Alegerea celor mai bune Jack Keystone Cat7 se reduce la trei factori de bază: tip de ecranare (STP vs. FTP), stil de terminare a conectorului (fără instrumente vs. perforare) și compatibilitate cu ecartamentul conductorului cablului dvs. . Faceți-le corect și rețeaua dvs. va atinge constant lățimea de bandă nominală de 600 MHz a Cat7 pe distanțe de până la 100 de metri. Secțiunile de mai jos detaliază fiecare punct de decizie cu specificații specifice, comparații și îndrumări din lumea reală.
Ce face ca un Jack Keystone să fie „compatibil Cat7”
Cat7 este un standard ISO/IEC 11801 Clasa F, nu un standard TIA/EIA, ceea ce înseamnă că detaliile specificațiilor diferă de clasificările mai comune Cat5e/Cat6. O mufă Keystone Cat7 autentică trebuie să îndeplinească următoarele praguri minime de performanță:
| Parametru | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Lățimea de bandă | 500 MHz | 600 MHz | 1000 MHz |
| Rata maximă de date | 10 Gbps | 10 Gbps | 40–100 Gbps |
| Cerință de ecranare | Opțional | Obligatoriu (S/FTP) | Obligatoriu (S/FTP) |
| Tip conector | RJ45 | GG45 sau TERA | GG45 sau TERA |
Observați că Cat7 impune ecranare completă pentru fiecare componentă , inclusiv mufa keystone în sine. Orice mufă etichetată „Cat7”, dar care nu are o pereche de protecție individuală plus o împletitură generală, nu îndeplinește standardul, indiferent de afirmațiile de marketing.
Tipuri de ecranare: de ce S/FTP nu este negociabil pentru Cat7
Cablurile Cat7 folosesc o construcție S/FTP (Screened Foiled Twisted Pair): fiecare dintre cele patru perechi este ambalată individual în folie, iar apoi întregul pachet este închis într-un ecran împletit. O mufă Keystone Cat7 trebuie să continue acea cale de ecranare neîntreruptă. Iată ce înseamnă de fapt fiecare etichetă de ecranare:
- FTP / ScTP – Doar o singură folie generală. Potrivit pentru Cat6A, insuficient pentru Cat7.
- S/FTP – Folii pereche individuale plus împletitură exterioară. Minim necesar pentru Cat7.
- SF/FTP – Folii pereche individuale plus împletitură exterioară plus folie exterioară. Depășește cerințele Cat7; utilizat în mod obișnuit pentru medii industriale sau cu interferențe ridicate.
Un scut spart la punctul de terminare acționează ca o antenă, invitând intrarea EMI. În practică, diafonia extraterestră (AXT) poate crește cu până la 30 dB dacă scutul nu este împământat corespunzător la mufă - suficient pentru a lovi o legătură de 10GBase-T offline în întregime.
Împământarea corectă a scutului
Un muf ecranat este util numai dacă este împământat la un capăt (panoul de corecție sau partea plăcii de perete). Împământarea la ambele capete creează o buclă de masă. Căutați mufe cu o carcasă metalică integrată care se fixează direct pe un cadru de panou de patch-uri împământat - acest lucru elimină necesitatea unui fir de împământare separat și reduce erorile de instalare.
GG45 vs. TERA: Alegerea formatului corect de conector Cat7
Cat7 nu folosește o interfață standard RJ45. Două sisteme de conectori domină, iar selectarea unuia greșit înseamnă cumpărarea de cabluri de corecție și plăci frontale incompatibile:
| Caracteristică | GG45 | TERA |
|---|---|---|
| Compatibil RJ45 înapoi | Da | Nu |
| Frecvența maximă | 600 MHz | 1000 MHz |
| Puncte de contact | 8 (4 colț) | 8 |
| Cel mai bun caz de utilizare | Medii mixte cu dispozitive RJ45 vechi | Infrastructură Cat7A completă sau Cat7 special creată |
| Disponibilitatea plăcii frontale | Disponibil pe scară largă | Mai limitat |
Pentru majoritatea laboratoarelor de acasă și implementărilor de întreprinderi mici, GG45 este alegerea practică deoarece cablurile de corecție RJ45 existente vor funcționa în continuare la niveluri de performanță Cat6A, în timp ce cablurile de corelare native Cat7 deblochează întreaga lățime de bandă de 600 MHz.
Stil de terminare: fără instrumente vs. Punch-Down
Modul în care terminați cablul în mufă afectează atât timpul de instalare, cât și fiabilitatea pe termen lung. Mufele Keystone Cat7 sunt disponibile în două stiluri de terminare principale:

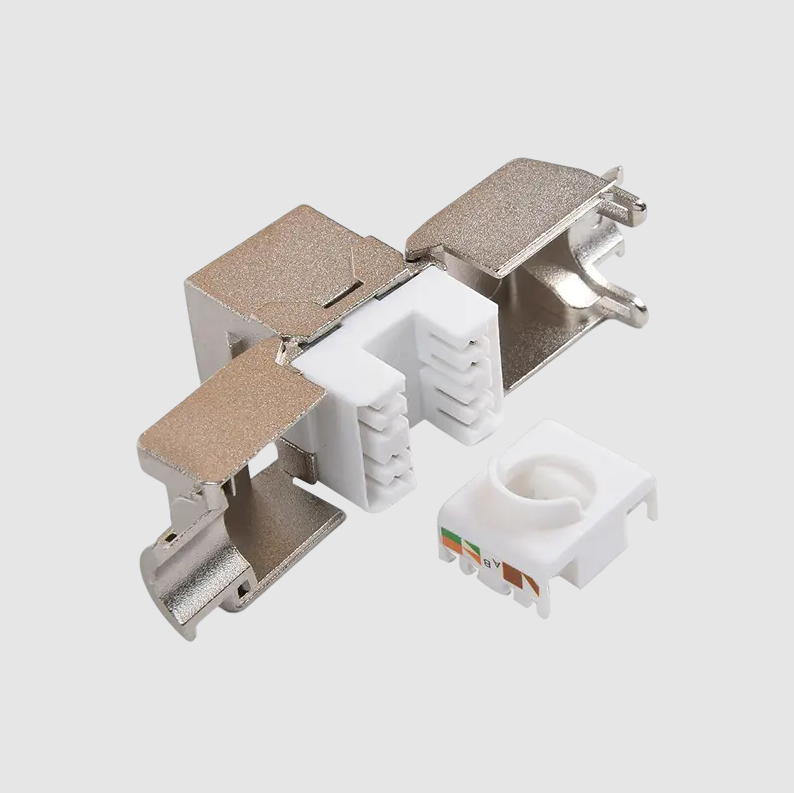

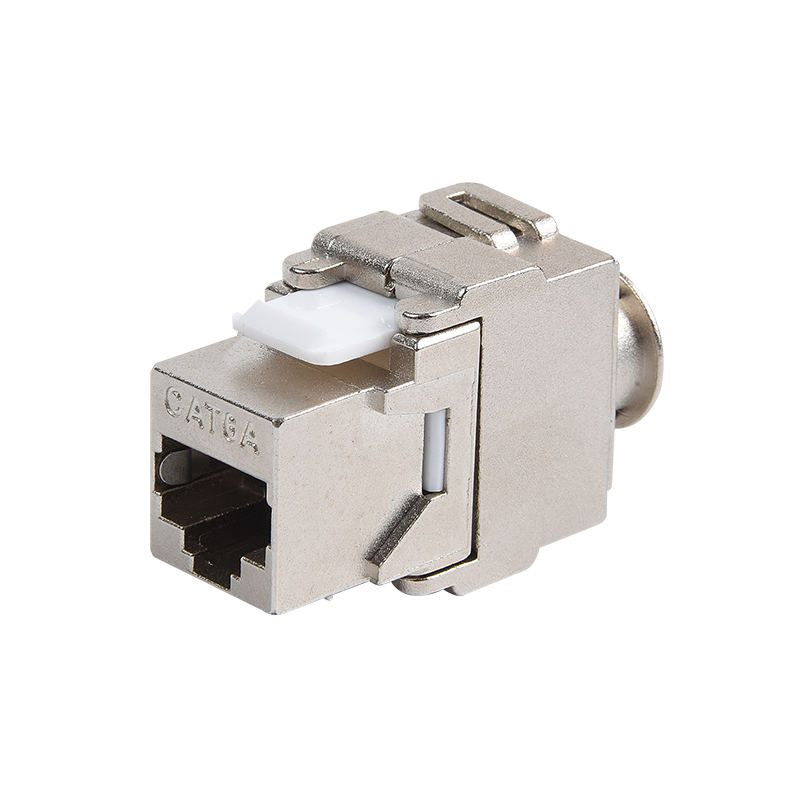

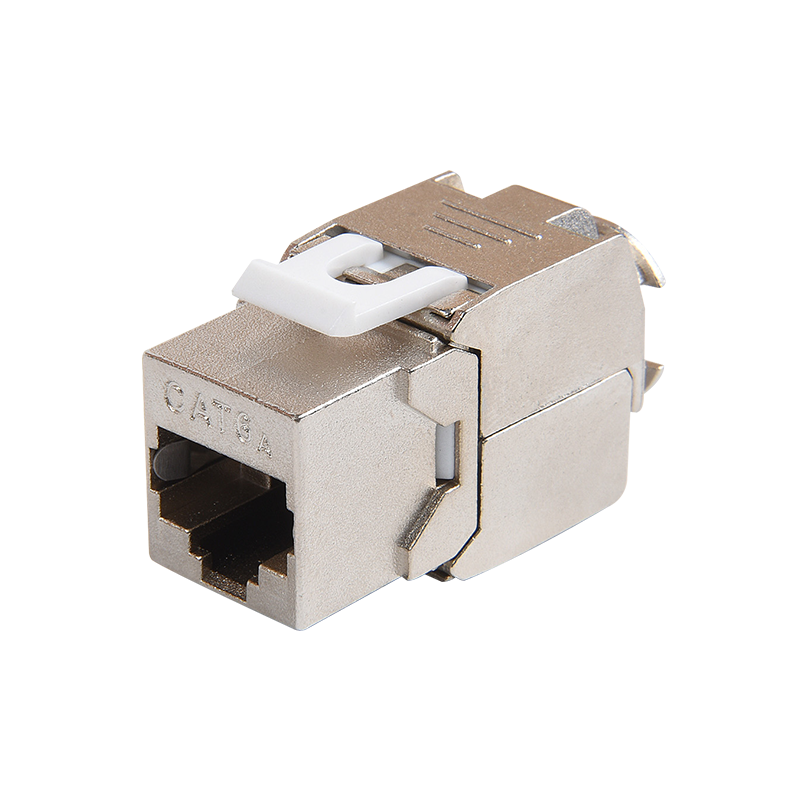

Terminare fără instrumente (clip IDC).
Conductorii sunt introduși în fantele etichetate și un capac este rupt în jos, tăind și făcând contact simultan. Avantajele includ o instalare mai rapidă (de obicei sub 2 minute pe jack odată practicat), nu este nevoie de un instrument de perforare și risc mai mic de supraconducere a conductorilor. Compensația este un cost pe unitate puțin mai mare și o senzație mai puțin familiară pentru instalatorii experimentați obișnuiți cu metodele tradiționale.
Terminare Punch-Down (Stil 110).
O unealtă de 110 perforare introduce fiecare conductor într-un slot IDC. Această metodă este standardul industriei în cablarea structurată și este preferată de profesioniștii care lucrează cu panouri de corecție de mare volum. Pentru Cat7, asigurați-vă că instrumentul dvs. de perforare are un setare cu impact redus — forța excesivă poate deteriora ecranul de folie pe perechi individuale, ceea ce degradează chiar protecția pentru care ați plătit.
Pe care ar trebui să alegi?
- DIY sau curse mici (1–10 mufe): Fără unelte este mai rapidă și evită costul unui instrument de perforare de calitate.
- Curse profesionale sau mari (20 de mufe): Punch-down cu un instrument calibrat oferă rezultate mai consistente la scară.
- Modernizare sau spații înguste: Cricurile fără scule au de obicei un profil din spate mai compact, mai ușor de lucrat în spatele cutiilor de perete puțin adânci.
Compatibilitate cu ecartamentul conductorului: potrivirea mufei cu cablul dvs
Cablurile Cat7 sunt fabricate în variante cu miez solid și spiralate, fiecare necesitând un design diferit de contact IDC:
- Conductor solid (22–24 AWG): Standard pentru rulări în perete. Contactele IDC străpung izolația curat pe firul solid. Nu utilizați mufe cu cablu solid, doar cu șuvițe – aripile de contact pot să nu reușească să se așeze corect, cauzând continuitate intermitentă.
- Conductor spiralat (26–28 AWG): Folosit pentru cabluri de corecție. Contactele IDC cu eșantionare au o fantă mai largă pentru a prinde mai multe filamente. Folosirea unei mufe doar solide pe cablul torsionat duce la o rezistență mare de contact și la pierderea semnalului.
- Mufe duble (22–26 AWG): Acceptați ambele tipuri de conductor. Recomandat atunci când nu sunteți sigur de specificațiile cablului sau construiți un mediu mixt.
Verificați întotdeauna că intervalul AWG imprimat pe corpul mufei se potrivește cu ecartamentul conductorului cablului dumneavoastră înainte de cumpărare.
Configurație cablare: T568A vs. T568B
Jack Keystone Cat7s acceptă atât schemele de cablare T568A, cât și T568B. Schema în sine nu afectează performanța — ceea ce contează este consecvența în fiecare mufă, panou de corecție și cablu de corecție în aceeași rulare. Amestecarea T568A la un capăt cu T568B la celălalt creează un cablu încrucișat, care nu va funcționa cu comutatoarele de rețea standard.
- T568B este cea mai comună în instalațiile comerciale nord-americane.
- T568A este preferat în guvern și în unele instalații internaționale și este cerut de ANSI/TIA-570-C pentru cablarea rezidențială.
Majoritatea mufelor Cat7 includ diagrame de cablare codificate cu culori pentru ambele scheme pe corp sau în ambalaj. Alegeți unul și documentați alegerea dvs. - acest lucru protejează pe oricine care face întreținere ani mai târziu.
Specificații cheie de verificat înainte de a cumpăra
Utilizați această listă de verificare atunci când evaluați orice listă sau fișă de date Cat7 keystone jack:
- Lățimea de bandă nominală: Trebuie să fie ≥ 600 MHz. Orice mai mic este Cat6A sau mai jos.
- Ecranare: Construcție S/FTP cu o carcasă conductivă care se cuplează cu un panou împământat.
- Pierdere de inserție la 600 MHz: Ar trebui să fie ≤ 0,4 dB conform modelului de canal ISO/IEC 11801.
- NEXT (Diafonie apropiată) la 600 MHz: Căutați valori ≥ 60 dB pentru marja peste minim.
- Pierdere de retur la 600 MHz: ≥ 15 dB este un prag practic pentru fiabilitatea 10GBase-T.
- Gama conductorilor: Confirmați că se potrivește cu AWG al cablului dvs. (de obicei 22–24 AWG pentru Cat7 solid în perete).
- Cicluri de împerechere: Cricurile de calitate sunt evaluate pentru ≥ 750 de inserții. Unitățile bugetare specifică adesea doar 200.
- Placarea contactului: Contactele placate cu aur (≥ 50 µin) rezistă la oxidare și mențin o rezistență scăzută la contact în timp.
Greșeli obișnuite de instalare care degradează performanța Cat7
Chiar și mufa cu cele mai înalte specificații poate avea performanțe slabe dacă este instalată incorect. Acestea sunt cele mai frecvente erori:
- Desfacere excesivă la terminare: Cat7 permite un maxim de 13 mm (0,5 inchi) de conductor nerăsucit la mufă. Depășirea acesteia crește diafonia și poate eșua un test de certificare a canalului.
- Nemenținerea buclei de picurare pe scut: Când treceți cablul ecranat prin cavitățile peretelui, lăsați o buclă mică pentru a preveni trecerea umezelii de-a lungul împletiturii în carcasa mufei.
- Strângerea excesivă a legăturilor de cablu: Comprimarea cablului S/FTP la coturi deformează foliile individuale de pereche, creând discontinuități de impedanță. Utilizați elemente de fixare cu cârlig și buclă în loc de legături cu fermoar din plastic pe cursele Cat7.
- Încălcări ale razei de curbură minime: Cablul Cat7 are o rază de curbură minimă de 8× diametrul cablului (de obicei, ~60 mm pentru cablu cu diametrul de 7,5 mm). Îndoirile mai strânse provoacă reflexii care eșuează testele de pierdere în retur.
- Amestecarea componentelor ecranate și neecranate: Utilizarea unei mufe Cat7 pe un cablu Cat6A neecranat sau invers, anulează avantajul de ecranare și creează discontinuități la pământ.
Când să alegi Jack Keystone Cat7 față de Cat6A
Infrastructura Cat7 costă aproximativ cu 20-35% mai mult decât o instalare Cat6A echivalentă. Această primă este justificată în anumite scenarii, dar inutilă în altele:
| Scenariu | Standard recomandat | Motivul |
|---|---|---|
| Acasă sau birou mic, comutator de 1 Gbps | Cat6 sau Cat6A | Cat7 deasupra capului nu este necesar |
| Backbone de 10 Gbps, mediu curat | Cat6A | Cat6A îndeplinește 10GBase-T la un cost mai mic |
| 10 Gbps rulează în apropierea iluminatului fluorescent sau a motoarelor | Cat7 | Ecranarea S/FTP respinge EMI |
| Protecție pentru viitor pentru 25/40 Gbps | Cat7A | Este necesară o lățime de bandă de 1000 MHz |
| Etajul industrial/de producție | Cat7 sau Cat7A | Mediul EMI intens necesită ecranare completă |
Testarea terminației Cat7 după instalare
Un tester de teren este singura modalitate de a confirma că un canal Cat7 respectă specificațiile. Testerele de bază ale hărților de conexiuni sunt insuficiente - nu măsoară parametrii din domeniul frecvenței. Utilizați un tester capabil Precizie de nivel IIIe sau de nivel IV (conform IEC 61935-1) pentru a certifica un canal Cat7. Teste cheie de rulat:
- Harta cablurilor: Verifică continuitatea pinului și absența perechilor încrucișate, divizate sau inversate.
- Măturarea pierderii de inserție (până la 600 MHz): Confirmă că atenuarea semnalului rămâne în limita canalului Cat7 pe întregul interval de frecvență.
- NEXT și FEXT: Măsurătorile de diafonie care surprind problemele conductoarelor nerăsucite la punctul de terminare a mufei.
- Continuitatea scutului: Verifică că firul de scurgere sau împletitura este conectată cap la cap, fără un scurtcircuit la perechile de conductori.
Dacă un canal eșuează, cei mai obișnuiți vinovați sunt derularea excesivă a mufei, o folie de pereche deteriorată sau o conexiune de împământare a scutului lipsă - toate pot fi adresate prin re-terminarea mufei, mai degrabă decât înlocuirea cablului..
