Ce trebuie să dovedească un tester de cablu de cupru înainte de a accepta un link
Un tester de cablu de cupru nu este o categorie de produse. Este o familie de instrumente cu meserii foarte diferite. La capătul inferior, un tester de continuitate de bază răspunde la o întrebare restrânsă: există o cale conductivă de la un capăt la celălalt al cablului? Acest lucru este util pentru o verificare rapidă a unui cablu de corecție suspect, a unei linii de difuzor sau a unui circuit de alarmă. Nu este suficient pentru o legătură de date care trebuie să accepte Gigabit Ethernet, PoE sau o predare a garanției.
Un tester de hartă a cablurilor adaugă verificarea pin cu pin. Poate prinde o pereche încrucișată, o pereche divizată, un scurtcircuit între conductori sau o conexiune lipsă pe un pin. Pentru mutari, adaugari si modificari, un generator de tonuri si o sonda sunt adesea asociate cu o harta a cablurilor, astfel incat un tehnician sa poata localiza un cablu neetichetat intr-un rack aglomerat. Această combinație este practică pentru lucrările de întreținere, dar încă nu măsoară lungimea sau performanța de înaltă frecvență.
Un tester de lungime și de localizare a defecțiunii utilizează reflectometria în domeniul timpului sau o metodă similară cu impulsuri pentru a estima distanța până la o întrerupere, o terminare scurtă sau slabă. Acesta este locul în care un tester de cablu de cupru devine un instrument de depanare, mai degrabă decât o cutie fără ușuri. Dacă o legătură eșuează și cablul dispare într-un gol din tavan, diferența dintre o greșeală de 12 metri și o greșeală de 42 de metri poate decide dacă echipa deschide un perete sau întregul coridor.
Testerii de calificare și testerii de certificare stau deasupra. Un calificator este adesea folosit pentru a verifica dacă o legătură existentă poate suporta o rată Ethernet numită sau o clasă PoE. Un certificator măsoară în raport cu un standard de cablare și produce un raport care poate fi înmânat unui client, unui consultant sau unui program de garanție. Tabelul de mai jos arată cum se modifică decizia cu clasa de tester.
| Clasa de tester | Întrebare îi răspunde | Utilizare tipică | Limită importantă |
|---|---|---|---|
| Tester de continuitate de bază | Există o cale conductivă? | Verificări rapide ale cablurilor de corecție suspecte și cablajului de viteză redusă | Nu dovedește pinout, lungimea sau performanța datelor |
| Wiremap și tester de ton | Conductorii sunt în ordinea corectă? | Mută, adaugă, modifică și locația cablului într-un rack | Lungime limitată și perspectivă asupra performanței |
| Tester de lungime și TDR | Unde este vina și cât de departe este? | Localizarea pauzelor, scurtajelor și terminațiilor proaste în pereți | Necesita viteza corecta de propagare si configurare |
| Tester de calificare | Această legătură va suporta o anumită aplicație Ethernet sau PoE? | Pre-verificarea link-urilor înainte ca comutatoarele să fie instalate | Nu este un substitut pentru certificarea formală |
| Tester de certificare | Legătura îndeplinește un standard de cablare numit? | Predare, garanție și acceptare de la terți | Cost mai mare și disciplină de calibrare mai strictă |
Pentru un antreprenor, răspunsul practic este adesea un kit cu două niveluri. O hartă electrică compactă și un tester de tonuri gestionează apelurile zilnice de service, în timp ce o unitate de calificare sau certificare este rezervată pentru acceptarea proiectului. Pentru un distribuitor sau un angrosist, aceeași logică se aplică selecției stocurilor: purtați clasa de tester care se potrivește cu proiectele pe care clienții dvs. le derulează efectiv, nu doar cu cea mai înaltă specificație de pe fișa de date.
Cele patru straturi de testare: continuitate, hartă electrică, lungime și performanță
Testarea cuprului devine mai ușor de planificat atunci când este împărțit în patru straturi. Primul strat este continuitatea. Aceasta este cea mai simplă verificare și cel mai ușor de citit greșit. O legătură poate avea continuitate pe fiecare conductor și totuși eșuează deoarece perechile sunt împărțite, terminația este nerăsucită prea mult sau cablul este din categoria greșită. Continuitatea este un punct de plecare, nu un rezultat de acceptare.
Al doilea strat este o hartă de conexiuni. Un bun tester de cablu de cupru ar trebui să arate clar maparea pin-la-pin, inclusiv continuitatea ecranului pe legăturile ecranate. Harta de conexiuni prinde perechi inversate, perechi încrucișate, perechi divizate și deschideri sau scurte. Într-un mediu cu panou de corecție, rezultatele mapei de conexiuni sunt, de asemenea, o modalitate rapidă de a confirma că eticheta portului, eticheta prizei și portul panoului de corecție se referă toate la aceeași legătură fizică. Sună simplu, dar erorile de etichetare sunt o sursă comună de apeluri inverse.
Al treilea strat este lungimea și locația defectului. Lungimea contează din două motive. În primul rând, o legătură care depășește limita de lungime a canalului poate trece totuși de o hartă de conexiuni de bază, dar nu performanța la frecvențe mai mari. În al doilea rând, o citire la distanță ajută un tehnician să găsească o secțiune deteriorată fără să ghicească. Un tester care arată distanța până la defecțiune, împreună cu o bibliotecă de cablu stocată pentru diferite valori ale vitezei de propagare, este mai util decât un tester care arată doar un cod de eroare generic.
Al patrulea strat este performanța. Aceasta acoperă pierderea de inserție, pierderea de retur, diafonia aproape și alți parametri care contează pentru legăturile Cat5e, Cat6, Cat6A și Cat7. Acesta acoperă, de asemenea, comportamentul PoE. O conexiune poate trece printr-o hartă de conexiuni și tot se poate încălzi, scădea tensiunea sau eșuează negocierea atunci când este conectat un dispozitiv alimentat. Un tester de cablu de cupru cu rezistență și testare la sarcină PoE poate dezvălui probleme pe care o simplă unitate de hartă a cablurilor le va rata.
- Continuitate: confirmă o cale conductivă, dar nu geometria perechii sau performanța.
- Harta cablurilor: confirmă ordinea pinilor și continuitatea scutului și prinde perechile divizate.
- Lungime și TDR: localizează pauzele, scurtajele și terminațiile greșite în funcție de distanță.
- Performanță și PoE: verifică dacă legătura poate suporta aplicația dorită.
Într-un proiect de cablare structurată, aceste straturi ar trebui aplicate în ordine. Nu certificați o legătură înainte ca harta firului să fie curată. Nu urmăriți o defecțiune a performanței înainte de a verifica terminarea și cordonul de corecție. Un tester este cel mai valoros atunci când scurtează acea secvență, nu atunci când produce un singur rezultat verde care ascunde motivul unui eșec.
Unde se potrivesc testerele de cupru într-un proiect de cablare structurată
Un mod practic de a planifica munca de acceptare este de a analiza unde se îndreaptă atenția de obicei pe o legătură de cupru. Graficul de mai jos este o vedere de planificare ilustrativă, nu un punct de referință pentru un anumit site. Este destinat să ajute o echipă de proiect să decidă care funcții de testare merită cel mai mult timp și care pot fi gestionate cu un instrument mai simplu.
Pentru un antreprenor, graficul este util deoarece separă munca de testare de munca de predare. O legătură poate fi solidă din punct de vedere tehnic și poate crea o dispută dacă etichetele portului, înregistrările de testare și programările panoului de corecție nu se potrivesc. Un tester de cablu de cupru care stochează rezultatele și le exportă într-un format curat reduce această frecare. De asemenea, facilitează compararea unei legături nereușite cu o legătură de referință cunoscută și bună de la același etaj.
Pentru o echipă de unități, aceeași diagramă sugerează un model diferit de cumpărare. Este posibil ca echipa să nu aibă nevoie de o unitate de certificare completă pentru fiecare mutare, adăugare și modificare. O hartă electrică compactă și un tester de lungime plus un set mic de cabluri de corelare de referință pot face față majorității verificărilor zilnice. Unitatea de certificare poate fi rezervată pentru construcții noi, modernizări majore sau cazuri în care un client solicită rapoarte oficiale. Această împărțire protejează bugetul de capital și menține testerul mai simplu disponibil pentru un răspuns rapid.
Pentru un distribuitor sau angrosist, graficul poate ghida un mix de produse. Clienții care instalează mufe keystone, panouri de corecție și plăci frontale au nevoie de testere care se potrivesc categoriilor pe care le vând. Un client care lucrează în principal cu legături Cat6 și Cat6A îi va păsa de harta cablurilor, continuitatea scutului, lungimea și verificările PoE. Un client care lucrează la cabluri de voce sau de control de viteză mică poate să-i pese mai mult de ton și continuitate. Stocarea unei singure clase de teste lasă un gol la un capăt al pieței.
Conectarea hardware-ului afectează ceea ce vede testerul
Un tester de cablu de cupru măsoară legătura care există, nu legătura care a fost specificată. Această distincție contează deoarece hardware-ul de conectare face parte din calea electrică. O mufă Keystone Cat6 terminată cu prea multă desfacere, un panou de corecție cu o conexiune din spate slăbită sau un cablu de corecție cu o mufă deteriorată pot produce o defecțiune care arată ca o problemă de cablu. Înainte de a înlocui un cablu, verificați punctele de terminare și cablurile de corelare.
Mufele Keystone sunt un punct slab obișnuit în terminațiile câmpului. Mufa poate fi evaluată pentru Cat6 sau Cat6A, dar performanța depinde de gestionarea perechilor, așezarea conductorului și eliberarea tensiunii. Un tester cu un afișaj clar al hărții cablurilor și o citire a lungimii poate ajuta la separarea unei terminații greșite de o întrerupere a cablului. Dacă lungimea este corectă și harta firului este curată, dar rezultatul performanței este marginal, următoarea verificare este de obicei mufa și cordonul de corecție, nu cablul de masă.

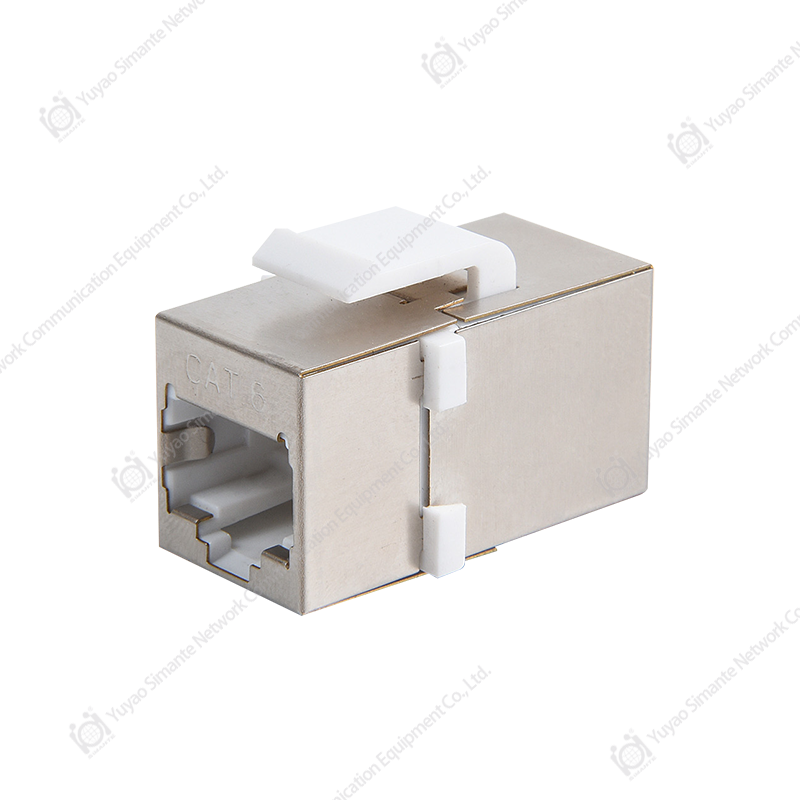

Jack Keystone CAT6 în variante ecranate, UTP și fără instrumente Comparați mufele ecranate, UTP, fără instrumente și unghiulare CAT6 cu terminarea 110 sau Krone IDC atunci când rezultatele câmpului indică terminarea mai degrabă decât cablul în vrac. Vizualizare produs → Panourile de corecție creează un efect similar la celălalt capăt al legăturii. Un panou de înaltă densitate poate arăta îngrijit din față și are totuși o terminație din spate slabă pe un port. Când un tester raportează o defecțiune pe un singur port, comparați-l cu un port vecin de pe același panou. Dacă portul vecin trece cu același cablu de corecție și aceeași configurație de testare, defecțiunea este mai probabilă la terminarea panoului sau la cablul orizontal decât la tester.
Plăcile frontale și cutiile de montare pe suprafață sunt părți mecanice, dar influențează și legătura. O placă frontală care exercită presiune asupra mufei sau o cutie de suprafață care îndoaie cablul dincolo de raza sa de îndoire, poate crea o problemă de pierdere a returului care apare numai după ce capacul este instalat. Testați legătura cu ansamblul final pe loc atunci când proiectul o permite. Un tester de cablu de cupru folosit înainte ca capacul să se înceapă poate să rateze o problemă care apare după ce cablul este îmbrăcat în cutie.
Pentru cumpărătorii care aprovizionează atât testere, cât și hardware de conectare, este de ajutor să lucreze cu un producător care înțelege întregul sistem de cupru. Un furnizor care poate explica terminarea mufei, cablarea panoului de patch și limitele de testare este mai util decât un furnizor care cotează doar un preț pe bucată. Acest lucru este valabil mai ales pentru un angrosist care construiește un kit pentru antreprenori, deoarece kitul ar trebui să includă testere, cabluri de corecție, mufe și panouri care sunt compatibile în domeniu.
PoE, cabluri ecranate și defecțiunile care nu apar într-o hartă de conexiuni
Power over Ethernet a făcut ca testarea cuprului să fie mai importantă, nu mai puțin. O legătură care transportă date perfect la putere scăzută poate eșua atunci când un dispozitiv alimentat consumă curent. Simptomele pot fi subtile: o cameră repornește noaptea, un punct de acces scade sub sarcină sau un telefon PoE funcționează pe un port, dar nu pe altul. Un tester de hartă de bază poate arăta că toți cei opt conductori sunt corecti și totuși să rateze cauza.
O problemă comună este dezechilibrul rezistenței. Dacă un conductor dintr-o pereche are o rezistență mai mare decât partenerul său, legătura poate trece printr-o verificare simplă a continuității, dar poate produce încălzire excesivă sau cădere de tensiune sub sarcina PoE. Un tester cu măsurarea rezistenței și testarea sarcinii PoE poate dezvălui această condiție. O altă problemă este o conexiune slabă de sertizare sau deplasare a izolației care schimbă rezistența atunci când cablul se încălzește. Aceste defecțiuni sunt greu de găsit cu un test static, așa că un tester care aplică o sarcină sau înregistrează valori de rezistență este mai informativ.
Cablurile ecranate adaugă un alt strat. Pe o legătură F/UTP sau S/FTP, scutul nu este un conductor de date, dar are nevoie totuși de continuitate și o legătură adecvată. Dacă firul de scurgere este deschis la un capăt, legătura poate trece de harta firului și se poate comporta în continuare prost într-un mediu zgomotos din punct de vedere electric. Un tester care verifică continuitatea scutului și poate identifica calea scutului este util pentru site-uri industriale, spitale și implementări fără fir dense în care interferența electromagnetică este o preocupare reală.
PoE modifică, de asemenea, întrebarea de acceptare. Echipa poate avea nevoie să confirme nu numai că legătura îndeplinește o categorie de cablare, ci și că canalul poate furniza clasa de putere necesară pe lungimea instalată. Acesta nu este un motiv pentru a sări peste certificare. Este un motiv pentru a adăuga o verificare PoE la procedura de acceptare și pentru a înregistra rezultatul cu ID-ul link-ului. Dacă un dispozitiv eșuează ulterior, înregistrarea arată dacă legătura a fost testată sub sarcină și ce a raportat testerul.
Pentru un antreprenor, regula practică este simplă: nu utilizați un tester de continuitate ca singur instrument pe un proiect PoE. Utilizați un tester de cablu de cupru care poate arăta harta firelor, lungimea, rezistența și comportamentul PoE și păstrați o legătură de referință cunoscută pentru comparație. Acea legătură de referință este adesea mai utilă decât o listă lungă de specificații, deoarece oferă tehnicianului o linie de bază în aceleași condiții.
O procedură de testare pe teren care reduce apelurile inverse
Un tester este la fel de bun ca procedura din jurul lui. Următoarea secvență este o rutină practică de câmp pentru legăturile de cupru. Nu este un substitut pentru specificația proiectului, dar ajută o echipă să producă rezultate consistente și să evite vizitele repetate.
- Confirmați identitatea linkului înainte de testare. Potriviți eticheta prizei, portul panoului de corecție și planul etajului. Un test corect pe portul greșit este totuși un rezultat greșit.
- Inspectați terminarea. Verificați derularea perechii, așezarea conductorului, eliberarea tensiunii și raza de îndoire la cric, panou și placa frontală.
- Testați cu cablurile finale, acolo unde este posibil. Un cablu de referință bine cunoscut ajută la separarea întreruperii unei legături de o întrerupere a cablului.
- Rulați mai întâi harta firului și protejați continuitatea. Rezolvați deschiderile, scurtajele, perechile încrucișate și perechile împărțite înainte de a trece la testele de performanță.
- Verificați lungimea și distanța de eroare. Comparați citirea cu lungimea designului și setarea bibliotecii de cabluri.
- Rulați testul de performanță necesar pentru categorie și aplicație. Salvați rezultatul cu ID-ul linkului și setările testerului.
- Adăugați o verificare PoE când legătura va alimenta un dispozitiv. Înregistrați rezultatul și notați clasa dispozitivului sau starea de încărcare.
- Retestați după orice remediere. Nu editați un rezultat nereușit într-o trecere; creați o înregistrare nouă, astfel încât istoricul să fie clar.

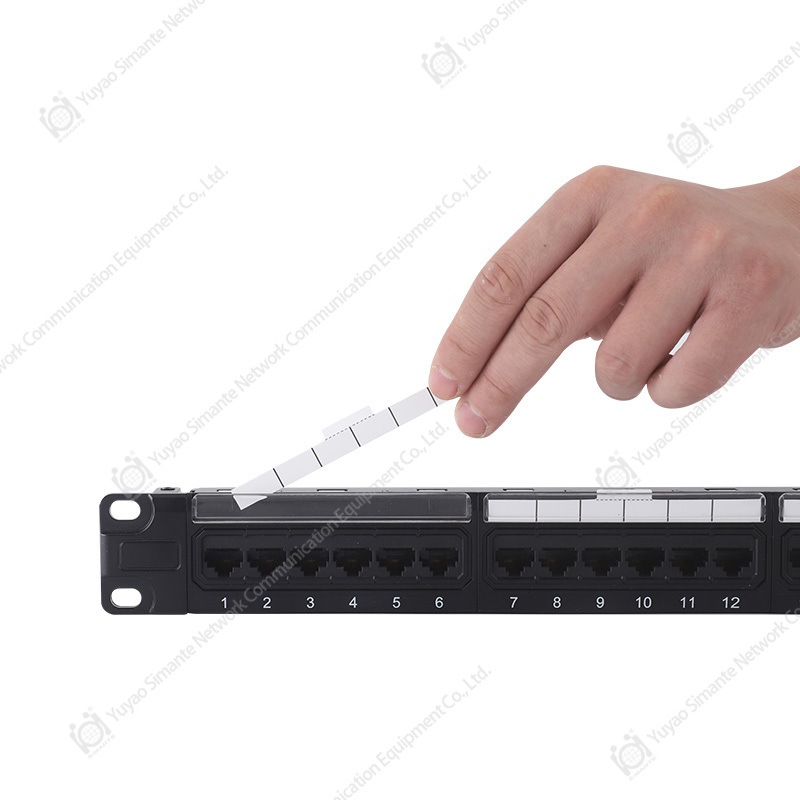

Panouri de corecție CAT6 pentru cablare structurată montată în rack Examinați panourile UTP de la 0,5U la 2U și CAT6 ecranate cu terminare 110/Krone IDC atunci când se potrivește hardware-ul de cablare și se testează configurația într-un proiect. Vizualizare produs → Această procedură ajută și atunci când un proiect folosește o combinație de hardware Cat6 și Cat6A. Setările testerului, cablurile de referință și limitele de legătură trebuie să se potrivească cu categoria testată. O legătură Cat6A testată cu un adaptor Cat6 sau un cablu de referință Cat5e poate produce un rezultat care este valid din punct de vedere tehnic pentru o configurare greșită. Păstrați adaptoarele și cablurile de referință etichetate și verificați-le atunci când un rezultat pare incompatibil cu restul podelei.
Pentru un manager de proiect, rezultatul cel mai valoros nu este un singur rezultat de trecere. Este un set de înregistrări care arată ce a fost testat, cu ce setări, de către cine și când. Un tester de cablu de cupru cu funcții de stocare și export face acest lucru posibil. Dacă testerul nu are spațiu de stocare, echipa ar trebui să păstreze un jurnal manual cu ID-ul link-ului, tipul testului, rezultatul și note de remediere. Jurnalul este ceea ce protejează contractorul atunci când un link este pus la îndoială mai târziu.
Lista de verificare pentru achiziții pentru distribuitori și antreprenori
Achiziționarea unui tester de cablu de cupru este o decizie de achiziție la fel de mult ca și una tehnică. Cel mai mic preț pe unitate poate induce în eroare dacă testerului îi lipsesc adaptoarele, suportul pentru firmware sau calea de calibrare necesare pentru proiectele în mână. Următoarea listă de verificare ajută un antreprenor sau un distribuitor să compare ofertele privind punctele care afectează utilizarea pe teren.
- Funcții de testare: confirmați harta cablurilor, lungimea, tonul, TDR, PoE și capacitatea de performanță față de mixul real de proiect.
- Suport categorie: verificați suportul declarat pentru legăturile Cat5e, Cat6, Cat6A și Cat7, inclusiv variantele ecranate.
- Gama de conectori și adaptoare: verificați dacă testerul acceptă mufele și adaptoarele utilizate în regiune și pe proiect.
- Calibrare și service: întrebați despre intervalele de calibrare, durata de service și actualizările de firmware.
- Managementul rezultatelor: verificați stocarea, formatul de export, etichetarea linkurilor și software-ul de raportare.
- Durabilitatea câmpului: examinați durata de viață a bateriei, protecția carcasei, lizibilitatea afișajului și temperatura de funcționare.
- Instruire si documentare: solicitați un ghid de pornire rapidă și material de instruire pentru noii tehnicieni.
- Suport furnizor: confirmați că producătorul sau comerciantul cu ridicata poate furniza adaptoare de schimb și cabluri de referință.

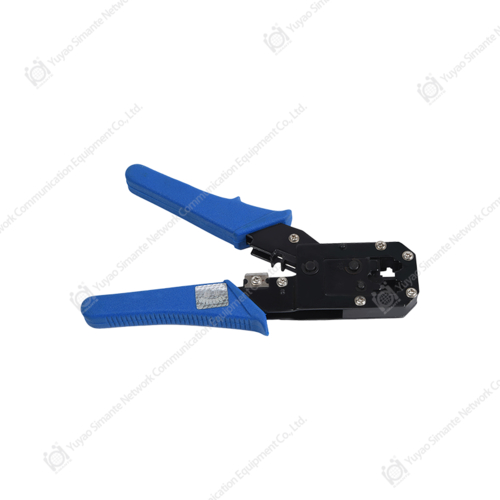

Instrumente de sertizare și terminare pentru instalațiile de cablare în rețea Examinați instrumentele de sertizare și terminare pentru conectorii modulari 8P, la 90 de grade și la 180 de grade atunci când construiți un kit de cablare în funcție de nevoile de tester și conector. Vizualizare produs → Pentru un distribuitor, testerul trebuie evaluat ca parte a unui kit de cablare. Setul poate include un tester de cablu de cupru, cabluri de corelare de referință, o sondă de ton, un instrument de sertizare și o selecție de mufe și plăci frontale. Un antreprenor care cumpără singur testerul se poate întoarce pentru accesorii mai târziu, dar un kit care se potrivește mixului local de proiecte este mai ușor de vândut și mai ușor de susținut. Aceeași logică se aplică unui angro care deservește mai mulți instalatori: mixul de produse ar trebui să reflecte categoriile și conectorii care se mișcă împreună.
Când comparați un producător sau furnizor, solicitați o declarație clară despre ceea ce măsoară și nu măsoară testerul. Un furnizor bun va explica diferența dintre continuitate, calificare și certificare în loc să le trateze ca sinonime. Acest tip de asistență reduce profiturile și construiește încrederea contractanților care au nevoie de un instrument pe care să se poată baza pe toate proiectele. De asemenea, ajută cumpărătorul să evite plățile excesive pentru funcții care nu vor fi niciodată utilizate sau cumpărarea insuficientă pentru un proiect care necesită rapoarte formale.
Greșeli frecvente la cumpărarea sau utilizarea unui tester de cablu de cupru
Majoritatea problemelor cu testerul nu sunt cauzate de un instrument defect. Acestea provin dintr-o nepotrivire între tester și job sau dintr-o configurare de testare care nu a fost controlată. Tabelul de mai jos enumeră greșelile comune și corectarea practică.
| greseala | Ce se întâmplă | Corecție practică |
|---|---|---|
| Utilizarea unui tester de continuitate pentru acceptarea datelor | O legătură trece de continuitate, dar eșuează maparea sau performanța | Utilizați un tester care raportează harta cablurilor, lungimea și verificarea necesară a performanței |
| Testarea cu un cablu de corecție necunoscut | O legătură bună este marcată ca fiind greșită sau un cablu defect este lăsat în funcțiune | Păstrați cablurile de referință etichetate și testați cablul separat |
| Ignorând continuitatea scutului | O legătură ecranată transmite date, dar funcționează slab în zonele zgomotoase | Verificați continuitatea ecranului și aderarea ca parte a testului de hartă a cablurilor |
| Omiterea verificărilor de încărcare PoE | Un dispozitiv repornește sau scade sub tensiune, chiar dacă testele de date trec | Adăugați rezistență și verificări PoE când legătura va alimenta echipamentul |
| Nu se salvează rezultatele | Litigii de predare și fără istoric pentru greșelile ulterioare | Stocați ID-ul linkului, tipul testului, setările și rezultatul în momentul testării |
O altă greșeală comună este presupunerea că un tester de categorie superioară rezolvă automat o problemă de categorie inferioară. Un tester de certificare este valoros, dar nu va repara o mufă terminată cu o derauire excesivă sau un panou de corecție cu o conexiune slabă. Testerul identifică simptomul; tehnicianul mai trebuie să corecteze manopera. De aceea, instruirea și o procedură clară de acceptare contează la fel de mult ca specificația instrumentului.
Pentru un cumpărător, este, de asemenea, o greșeală să ignore costul de proprietate. Calibrarea, adaptoarele, cablurile de referință, reparațiile și instruirea, toate afectează costul real al unui tester pe durata de viață a acestuia. O unitate cu costuri mai mici care nu poate fi calibrată sau susținută poate costa mai mult în timpul nefuncționării decât o unitate cu costuri mai mari cu o cale clară de service. Comparația corectă include kit-ul complet și suportul din spatele acestuia.
Întrebări frecvente: Întrebări despre testerul cablurilor de cupru
Care este diferența dintre un tester de cablu de cupru și un certificator?
Un tester de cablu de cupru este un termen larg. Poate însemna un simplu verificator de continuitate, un tester de hartă electrică, un kit de ton și sondă sau o unitate de calificare. Un certificator este o clasă specifică de tester care măsoară în raport cu un standard de cablare numit și produce un raport oficial. Dacă proiectul necesită o predare a garanției sau acceptarea de la terți, un certificator este de obicei instrumentul corect. Dacă lucrarea este găsirea defecțiunilor sau o verificare rapidă a service-ului, un tester mai simplu poate fi suficient.
Poate un tester de cablu de cupru să găsească o întrerupere în spatele unui perete?
Da, dacă are o funcție de reflectometrie în domeniul lungimii sau al timpului. Testerul trimite un impuls pe cablu și estimează distanța până la defecțiune pe baza reflexiei. Citirea depinde de setarea vitezei de propagare și de tipul cablului, așa că tehnicianul ar trebui să selecteze intrarea corectă a bibliotecii de cabluri. O citire la distanță este o estimare, nu o imagine cu raze X, dar este adesea suficientă pentru a decide ce secțiune de perete sau tavan să deschideți.
Am nevoie de un tester pentru Cat6A și legături ecranate?
Aveți nevoie de un tester care să corespundă linkului pe care îl acceptați. Legăturile Cat6A au cerințe de performanță mai stricte decât Cat5e sau Cat6, iar legăturile ecranate adaugă continuitatea scutului și verificări de legătură. Un tester de bază de hartă a cablurilor poate confirma ordinea pinului, dar nu vă va spune dacă legătura are suficient spațiu de performanță. Pentru acceptarea proiectului, utilizați un tester evaluat pentru categorie și configurația ecranată. Pentru lucrările de service, o hartă electrică și un tester de lungime pot fi totuși utile pentru localizarea defecțiunilor.
De ce o legătură trece wiremap dar eșuează PoE?
Harta cablurilor verifică ordinea și continuitatea conductorilor, dar nu descrie complet rezistența, încălzirea sau comportamentul sarcinii. O legătură poate avea ordinea corectă a pinilor și poate avea totuși o conexiune de înaltă rezistență, o pereche dezechilibrată sau un conductor deteriorat care se comportă diferit sub curent. Un tester cu măsurarea rezistenței și testarea sarcinii PoE poate expune această condiție. Dacă un dispozitiv alimentat este instabil, testați legătura sub sarcină și comparați-o cu un port cunoscut.
Cât de des trebuie calibrat un tester de cablu de cupru?
Intervalul depinde de producător, de clasa testerului și de cerințele proiectului. Testerii de certificare au de obicei un ciclu de calibrare definit, deoarece rezultatele lor pot fi utilizate pentru acceptarea formală. Testerii simple de continuitate și de hartă a firelor pot avea un proces de verificare mai lung sau mai simplu. Solicitați furnizorului intervalul recomandat și păstrați evidența de calibrare împreună cu testerul. Dacă un rezultat pare inconsecvent între legăturile cunoscute bune, verificați calibrarea și cablurile de referință înainte de a da vina pe cablu.
Ce ar trebui să întrebe un antreprenor unui furnizor înainte de a cumpăra?
Întrebați ce măsoară testerul, ce categorii și legăturile ecranate acceptă, ce adaptoare sunt incluse, cum sunt stocate rezultatele și cum sunt gestionate calibrarea și service-ul. Un furnizor bun va explica diferența dintre continuitate, calificare și certificare în loc să le trateze ca aceeași funcție. Pentru un distribuitor sau angrosist, întrebați dacă sunt disponibile adaptoare de schimb, cabluri de referință și materiale de instruire. Aceste detalii contează mai mult decât o singură specificație de titlu.
Resurse conexe
Pentru cumpărătorii care doresc să compare funcțiile de testare cu restul sistemului de cupru, resursele site-ului de mai jos oferă un context util. Sunt scrise pentru contractori, distribuitori și echipe de proiect care au nevoie de informații practice mai degrabă decât de o listă de catalog.
- Aflați despre antecedentele producătorului și capacitatea de producție din spatele liniilor de produse din cupru și fibră.
- Citiți prezentarea generală a produselor de cablare structurată pentru sisteme de cupru și fibră.
Un tester de cablu de cupru este cel mai util atunci când face parte dintr-un kit complet de cablare: mufele, panourile de corecție, cablurile de corecție, plăcile frontale și instrumentele potrivite, susținute de un furnizor care înțelege cum funcționează împreună. Aceasta este legătura practică dintre rezultatul unui test și o instalare fiabilă.
