Alegerea mărimii potrivite panouri de corecție depinde în primul rând de spațiul de rack, cerințele de densitate a porturilor și planurile viitoare de extindere. Dimensiunile standard sunt de obicei măsurate în „U” (unitate de rack), cel mai comun fiind un panou de corecție 1U cu 24 de porturi sau un panou de corecție 2U cu 48 de porturi. Când selectați un panou de corecție, mai întâi, calculați numărul total de puncte de date așteptate în actualul și următorii doi ani, asigurând o marjă de redundanță de 20%. În al doilea rând, confirmați că adâncimea și lățimea rack-ului sunt compatibile cu panoul de corecție a rețelei. În cele din urmă, selectați spațiul adecvat de gestionare a cablurilor în funcție de tipul de cablu (de exemplu, Cat6 sau Cat6A) pentru a realiza o gestionare eficientă a cablajului centrului de date.
Înțelegerea rolului de bază al panourilor de corecție în arhitectura de rețea
În centrele de date moderne și rețelele LAN de întreprindere, panouri de corecție nu sunt doar puncte de agregare a conexiunii fizice, ci și piatra de temelie a flexibilității rețelei. Acestea reduc semnificativ dificultatea de întreținere prin decuplarea cablurilor orizontale de echipamentele de comutare.
- Gestionarea cablurilor plăcută din punct de vedere estetic: evită efectul de „pânză de păianjen” în interiorul rackului.
- Protecția echipamentului: Reduce daunele hardware cauzate de conectarea și deconectarea frecventă a porturilor comutatorului.
- Clear Logic: Funcționează cu un sistem de gestionare a etichetelor pentru a identifica rapid locațiile defecțiunilor din rețea.
Trei dimensiuni cheie pentru alegerea dimensiunii panoului de corecție
1. Densitatea portului și utilizarea spațiului
Dimensiunile fizice afectează direct capacitatea rack-ului.
1U Înălțime: Potrivit pentru birouri mici sau mijlocii sau pentru noduri de calcul edge, oferind de obicei 24 de porturi. Dacă înălțimea rack-ului este limitată, panourile de corelare ecranate de înaltă densitate (de exemplu, 1U 48 porturi) sunt o alegere mai bună.
2U și mai sus: Potrivit pentru camerele serverelor centrale, facilitând gruparea și distribuția cablurilor la scară mai mare în spate.
2. Standarde de cablu și compatibilitate fizică
Dimensiunile panoului de corecție includ nu numai lățimea frontală, ci și adâncimea suportului de gestionare a cablurilor din spate.
Cerințe Cat6A: Datorită grosimii mai groase și razei de îndoire mai mare a cablurilor Cat6A, se recomandă să alegeți un model cu un rack de gestionare a cablurilor din spate. Acest lucru va ocupa mai mult spațiu de adâncime, dar asigură că transmisia semnalului nu este afectată de compresia fizică.
Modular vs. Fix: Panourile de corelare modulare permit instalarea mixtă a cablurilor de fibră optică și cupru, oferind o flexibilitate mai mare în dimensiune.
3. Redundanță și extindere în viitor
Un plan de rețea profesional nu ar trebui să se limiteze la nevoile imediate.
Raport de rezervă: Când se determină dimensiunea panoului de corecție a rețelei, se recomandă să se calculeze cerințele totale de porturi folosind formula „Numărul real de porturi ÷ 0,8”.
Spațiul de disipare a căldurii: Cablajul dens poate bloca fluxul de aer. În instalațiile de înaltă densitate, panourile goale adecvate trebuie rezervate între panourile de corecție pentru a optimiza disiparea căldurii.
Ghid de selecție a panoului de corecție
Pentru a vă ajuta să luați o decizie rapidă, iată strategii de selecție a panourilor de corecție bazate pe scenarii:
| Tipuri de scenarii | Număr recomandat de porturi: | Dimensiuni recomandate: | Considerații cheie: |

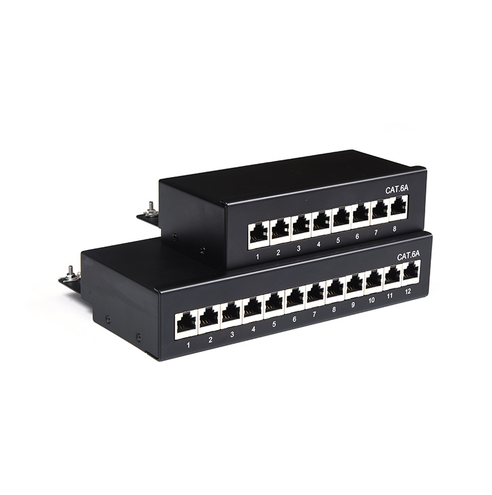

| Mică casă/birou | 12 - 24 porturi | 1U sau montat pe perete | Economie de spațiu și ușurință de instalare. |
| Filiala Întreprinderi Mijlocii | 48 - 96 porturi | 1U de înaltă densitate | Protecție împotriva interferențelor de curent puternic și slab (selectați tipul ecranat). |
| Centru mare de date | 500 de porturi sau mai mult | Modular 2U/4U | Frecvență mare de întreținere; necesită suport pentru schimbarea la cald și etichetarea rapidă. |
Sfaturi profesionale pentru optimizarea performanței cablajului
Alegerea mărimii potrivite is only the first step. To maximize patch panel performance, pay attention to the following details:
Manageri de cabluri potriviți: Managerii orizontal de cablu ar trebui să se potrivească cu raportul panoului de corecție. În general, este recomandat să aveți 1U de gestionare de cabluri pentru fiecare panou de corecție de 1U pentru a asigura o îndoire lină a cablului și pentru a reduce pierderile de retur.
Codarea culorilor și etichetarea: Utilizați module de patch panel colorate pentru a distinge între rețelele interne, rețelele externe și semnalele vocale. Un sistem de etichetare clar poate reduce timpul de depanare cu mai mult de 50%.
Ecranarea și împământarea: Dacă este selectat un panou de patch-uri ecranat, asigurați-vă că bara sa de împământare încorporată este conectată la sistemul de împământare al rack-ului; în caz contrar, performanța sa anti-interferență va fi redusă semnificativ.
Selectarea mărimii este în esență un echilibru între „costul actual” și „dificultatea viitoare de întreținere”. Panourile de corecție care sunt prea mici vor crește durerea de gestionare a cablurilor mai târziu, în timp ce urmărirea orbească a panourilor supradimensionate va risipi spațiu costisitor în rack.
