Cum se utilizează managerul de cablu?

Scopul unui administrator de cablu

A Manager de cablu este un accesoriu hardware conceput pentru a organiza, direcționa și securiza cablurile într-un rack de server sau într-o carcasă de rețea. Pentru a-l utiliza, pur și simplu direcționați cablurile Ethernet, de fibră sau de alimentare prin canalele orizontale sau verticale desemnate, fixându-le cu curele cu cârlig sau cu degetele integrate pentru a menține raza de curbură și fluxul de aer adecvat. Pentru a-l instala, montați managerul de cabluri pe șinele verticale de montare ale rack-ului serverului folosind piulițele și șuruburile incluse, ocupând de obicei 1U (1,75 inchi) de spațiu vertical pentru managerii orizontale sau atașându-se la șinele laterale pentru unitățile verticale.

Scopul principal este dublu: pentru a preveni degradarea semnalului cauzată de curbe strânse sau interferențe electromagnetice şi pentru a maximiza eficiența răcirii eliminând obstacolele fluxului de aer cauzate de cablurile încurcate . În centrele de date cu densitate mare, gestionarea adecvată a cablurilor poate reduce costurile de răcire cu până la 15% și poate reduce timpul de depanare cu peste 50%.

Cum să utilizați Cable Manager: un ghid practic

Utilizarea eficientă a unui manager de cablu înseamnă mai mult decât introducerea firelor într-un canal. Aceasta implică planificare strategică pentru a asigura scalabilitatea, funcționalitatea și integritatea rețelei. Mai jos sunt pașii practici pentru a utiliza dispozitivele de gestionare a cablurilor orizontale și verticale.

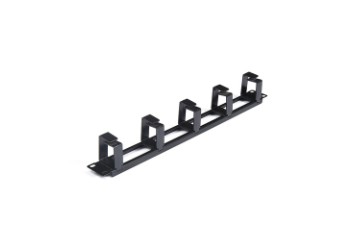

Manageri orizontali de cabluri (1U sau 2U)

Instalați de obicei între panouri de corecție sau comutatoare, managerii orizontale acționează ca punct de distribuție principal pentru corecția frontală.

• rutare: Treceți cablurile de corecție de la portul comutatorului prin „degetele” frontale ale managerului sau prin conductele acoperite. Asigurați-vă că cablurile ies din manager direct în porturile adiacente ale panoului de corecție pentru a minimiza slăbirea expusă.
• Protecție pentru raza de curbură: Pentru cablurile cu fibră optică, asigurați-vă că raza de curbură nu scade sub 30 mm (1,18 inchi). Utilizați bobinele desemnate sau degetele curbate furnizate de manager pentru a menține această rază. Depășirea razei de îndoire poate provoca microîndoiri, crescând atenuarea cu până la 0,5 dB per incident.
• Segregare: Separați cablurile de cupru (Cat6/Cat6a) de cablurile de fibră pentru a preveni stresul fizic și interferențele. Majoritatea managerilor au huse detașabile care vă permit să creați zone distincte.

Managerii de cabluri verticale (conducta pentru degete)

Managerii verticali sunt montați pe părțile laterale ale rack-ului pentru a gestiona cablarea în vrac care rulează de sus în jos, conectându-se la switch-uri, servere sau infrastructura backbone.

• Rutarea coloană vertebrală: Utilizați managerul vertical pentru a agrega cabluri de la mai mulți manageri orizontale. Dirijați cablurile din partea din față a rack-ului către canalele din spate sau laterale pentru a se conecta la echipamentul activ.
• Managementul slăbiciunii: Depozitați lungimea în exces a cablului în managerul vertical, mai degrabă decât să o înfășurați în spatele echipamentului. Studiile arată că gestionarea corectă a slăbirii în managerii verticali reduce restricția fluxului de aer cu până la 20% în comparație cu pachetele libere.
• Etichetare: Etichetați întotdeauna ambele capete ale cablului înainte de a trece prin canalul vertical. Acest lucru reduce timpul mediu mediu de reparare (MTTR) de la 30 de minute la sub 5 minute pentru urmărirea circuitului.

Cum se instalează Cable Manager: pas cu pas

Instalarea este un proces mecanic simplu, dar precizia este cheia pentru asigurarea integrității structurale a rack-ului și a longevității instalării. Indiferent dacă lucrați cu un rack de server cu 4 posturi sau un rack de rețea cu 2 posturi, se aplică următorii pași.

Pasul 1: Determinați locația de montare

Pentru managerii orizontale, acestea sunt de obicei instalate între componentele active (de exemplu, Switch în U1, Cable Manager în U2, Patch Panel în U3). Pentru managerii verticali, se montează pe partea laterală a cadrului rack-ului, adesea în perechi (stânga și dreapta).

Pasul 2: Pregătiți șinele suportului

Identificați dacă raftul dvs. folosește găuri pătrate (obișnuite pentru rafturile de server) sau găuri filetate (obișnuite pentru rafturile de telecomunicații). Pentru găuri pătrate, introduceți piulițe cușcă în spațiile de montare desemnate. Asigurați-vă că piulițele cușcă sunt orientate cu clema cu arc în interiorul șinei pentru a preveni alunecarea.

Pasul 3: Asigurați unitatea

Aliniați suporturile de montare ale managerului de cabluri cu orificiile. Introduceți șuruburile de montare (de obicei M6 sau 12-24) și strângeți-le cu mâna inițial. Odată aliniate, strângeți-le la o potrivire perfectă— strângerea excesivă poate dezlipi firele sau deforma șasiul, în special în unitățile din plastic de înaltă densitate.

Întrebări frecvente despre Cable Manager: abordarea preocupărilor comune

Mai jos sunt cele mai frecvente întrebări referitoare la gestionarea cablurilor, cu răspunsuri precise bazate pe cele mai bune practici din industrie și standarde de producție.

1. Care este diferența dintre o „lacer bar” și un „finger conduct”?

O bară de lacer este o bară metalică simplă folosită în principal pentru fixarea pachetelor cu Velcro, care nu oferă separare individuală a cablurilor. O conductă pentru degete (Managerul de cabluri standard) are „degete” individuale sau inele care separă cablurile, oferind un control superior al razei de curbură și permițând mișcări individuale ale cablurilor fără a deranja cablurile adiacente.

2. Cât spațiu ar trebui să las între managerii de cablu și echipamentele active?

În mod ideal, instalați un manager de cablu 1U direct lângă fiecare panou de corecție sau comutator (deasupra sau dedesubt). Pentru instalațiile cu fibră densă, este adesea preferat un manager 2U. Menținerea unui spațiu liber de 1 inch (25 mm) în fața ușilor managerului asigură un flux adecvat de aer pentru sistemele de răcire din față în spate.

3. Pot folosi suporturi de cablu din plastic pentru fibră de înaltă densitate?

Da, dar trebuie să vă asigurați că plasticul este ignifug (UL 94V-0). Managerii din plastic de înaltă calitate, precum cei produși de Simante, sunt proiectați să gestioneze fibrele de înaltă densitate, păstrând în același timp integritatea structurală. În instalațiile care necesită certificare seismică, managerii verticali din metal sunt recomandați datorită rezistenței lor mai mari la tracțiune (de obicei >500 lbs capacitate de încărcare).

4. Managerii de cablu vin în dimensiuni personalizate?

Absolut. Ca producător profesionist, Yuyao Simante Network Communication Equipment Co., Ltd. este specializată în manageri de cablu la comandă. Cu peste 10 linii de producție obișnuite și personalizate şi 10 seturi de mașini de turnat prin injecție complet automate , putem produce manageri în anumite adâncimi, culori (de exemplu, negru, alb, coduri RAL personalizate) și materiale pentru a se potrivi exact cu cerințele estetice și spațiale ale centrului de date. Unitatea noastră menține o producție anuală stabilă de peste 9 milioane de unități , asigurând scalabilitatea pentru implementări la scară largă.

De ce contează calitatea: inginerie și asistență

Selectarea unui Cable Manager de înaltă calitate are un impact asupra costului total de proprietate. Unitățile inferioare pot prezenta margini ascuțite care deteriorează mantalele cablurilor sau plasticul care devine casant în timp. Abordarea lui Simante asigură că calitatea este garantată la sursa designului printr-un sistem matur de cercetare și dezvoltare.

Cu o echipă dedicată de peste 10 ingineri și peste 30 de personal tehnic cu normă întreagă , ne concentrăm pe îmbunătățirea continuă. Fabrica noastră folosește 10 seturi de mașini de turnat prin injecție complet automate and 20 semi-automatic units pentru a asigura consistența în dimensiunile critice, cum ar fi distanța dintre degete (de obicei 1,2 inci pentru a găzdui mufe RJ45 de înaltă densitate).

Simante oferă clienților soluții integrate specializate pentru a se asigura că îndeplinește cerințele clientului. Indiferent dacă aveți nevoie de un simplu manager orizontal 1U sau de o soluție verticală personalizată complexă pentru un centru de date hiperscale, infrastructura avansată a fabricii Cable Manager vă sprijină proiectul de la proiectare până la livrare.

• Capacitate de productie: 9 milioane de unități anual pentru a sprijini achizițiile pe scară largă.
• Automatizare: 8 mașini instalate automat asigură o calitate constantă a asamblarii.
• Personalizare: Soluții complete de cablare de rețea care integrează design, dezvoltare, vânzări și service.

Investind în managementul cablurilor proiectat de la un producător de încredere, vă asigurați că infrastructura dvs. de rețea rămâne scalabilă, funcțională și eficientă pe întregul său ciclu de viață.
