Ce este un patch panel vs switch?

Panou de corecție vs Switch: Răspunsul direct

A panou de corecție este o componentă de cablare structurată pasivă care termină și organizează cablurile de rețea, în timp ce a comutator de rețea este un dispozitiv electronic activ care primește, procesează și transmite date între dispozitivele conectate. Când comparăm panoul de corecție cu comutatorul, distincția de bază este simplă: un panou de corecție nu transmite și nu procesează date singur, în timp ce un comutator conține circuite care citesc datele primite și le direcționează către portul de destinație corect.

Un panou de corecție se află de obicei la stratul fizic al unei rețele, oferind un punct de conectare fix, etichetat pentru cablarea orizontală, care merge de la prize de perete, mufe keystone sau o placă frontală de rețea înapoi la un dulap de cablare sau o cameră de echipamente. Un comutator, dimpotrivă, se conectează la panoul de corecție prin cabluri scurte de corecție și este comutatorul care permite de fapt mai multor dispozitive din rețea să facă schimb de date. Deoarece un panou de corecție nu are electronică activă, nu necesită alimentare, în timp ce un comutator are nevoie de o sursă electrică pentru a funcționa. Recunoașterea acestei diferențe este utilă atunci când planificați un sistem de cablare structurată, deoarece panourile de corecție și comutatoarele joacă, în general, roluri complementare, mai degrabă decât să se înlocuiască unele pe altele.

Ce este un panou de corecție și cum funcționează

Funcția de bază a unui panou de corecție într-un sistem de cablare structurată

Un panou de corecție este un panou plat, montat pe rack sau pe perete, care deține un rând de porturi jack keystone pe partea frontală. Fiecare port din partea frontală a panoului corespunde unui punct de conectare din spatele panoului, unde cablarea orizontală de intrare este terminată folosind o metodă IDC punch down, în mod obișnuit după o terminare în stil 110 sau Krone. Această configurație permite instalatorilor să organizeze mai multe cabluri individuale într-o singură locație etichetată, gestionabilă, în loc să lase cablurile libere împrăștiate în jurul unui rack sau a unei încăperi de echipamente. Panourile de corecție sunt, de asemenea, construite pentru a suporta secvența de cablare standard T568A sau T568B utilizată în majoritatea cablajelor structurate din cupru, ceea ce menține ordinea cablajului constantă în întreaga instalație.

Factori de formă a panoului de corecție: modele Punch Down, RJ45 și Cat6

Produsele cu panouri de corecție vin în mai multe forme comune. A patch panel punch down modelul este terminat prin apăsarea fiecărui conductor într-un slot IDC cu o unealtă de perforare, care este cea mai comună metodă de terminare pentru panourile de patch din cupru. A Panou de corecție RJ45 stilul se referă la porturile din față în sine, care acceptă mufe RJ45 standard de la cablurile de corecție. A Panou de corecție Cat6 sau modelul Cat6A este construit pentru a se potrivi cu lățimea de bandă și cerințele de diafonie ale cablurilor Cat6 sau Cat6A și, în general, este asociat cu mufe Keystone Cat6 sau Cat6A. A panou de corecție gol se livrează fără mufe preinstalate, permițând unui instalator să introducă mufe keystone la alegere port cu port, ceea ce este util atunci când un rack are nevoie de o combinație de conexiuni de cupru și fibră.

Instalațiile mai mici folosesc uneori a Caseta Patch Panel în loc de o unitate completă montată pe rack. O cutie de patch panel este o carcasă compactă care deține un număr limitat de porturi, adesea folosită în case, birouri mici sau locații montate pe suprafață unde un rack complet de 19 inchi nu este practic. Graficul de mai jos arată modul în care porturile pentru panoul de corecție sunt în general la scară de la instalații mici la mari.

Graficul de mai sus prezintă patru dintre cele mai comune configurații de porturi de panouri de corecție găsite în instalațiile de cablare structurată: modele cu 8 porturi, 12 porturi, 24 porturi și 48 porturi. Panou de corecție cu 24 de porturi și 48 de porturi unitățile sunt de obicei selectate pentru camerele de telecomunicații și rafturile de echipamente care trebuie să termine un număr mai mare de cabluri orizontale care provin din zonele individuale de lucru. Unitățile de patch panel mai mici cu 8 porturi și 12 porturi sunt adesea potrivite pentru dulapuri de cablare compacte, birouri de acasă sau locații de sucursale unde este necesar doar un număr limitat de rețea. Selectarea numărului de porturi potrivit depinde în principal de numărul de cabluri planificate pentru o locație, împreună cu o anumită alocație pentru extinderea viitoare, deoarece adăugarea capacității mai târziu înseamnă, de obicei, instalarea unui panou de corecție suplimentar, mai degrabă decât extinderea unuia existent. Mulți instalatori aleg o dimensiune a panoului de corecție care este cu un nivel mai mare decât cerințele actuale, astfel încât porturile de rezervă să rămână disponibile pentru dispozitive noi sau zone de lucru rearanjate.

Ce este un comutator de rețea și cum diferă de un panou de corecție

Funcții de comutare: redirecționare activă a datelor și inteligență port

Un comutator de rețea este un dispozitiv activ care conectează mai multe dispozitive dintr-o rețea locală și transmite date între ele. Intern, un comutator menține un tabel de adrese de dispozitiv învățate din traficul care trece prin porturile sale, pe care îl folosește pentru a trimite datele primite numai către portul unde se află dispozitivul de destinație, mai degrabă decât să le difuzeze peste tot. Acest lucru necesită energie electrică continuă și multe comutatoare acceptă și Power over Ethernet, furnizând energie dispozitivelor conectate, cum ar fi camerele sau punctele de acces wireless, prin același cablu folosit pentru date. Într-un rack de echipamente obișnuit, comutatorul se află lângă panoul de patch-uri, iar cablurile scurte de corelare cu capete de conector RJ45 tată leagă porturile specifice panoului de patch-uri la porturile de comutare specifice, formând conexiunea activă care dă viață unui sistem de cablare structurat.

Deoarece comutatorul este componenta care mută de fapt datele, comutatorul, nu panoul de corecție, este cel care determină cât de repede pot comunica dispozitivele și câte dispozitive pot fi conectate simultan. Un panou de corecție nu adaugă sau elimină singur conexiunile de rețea disponibile; pur și simplu oferă un punct de terminare stabil, astfel încât cablarea nu trebuie să fie reluată de fiecare dată când un dispozitiv este mutat sau înlocuit. Această separare între gestionarea pasivă a cablurilor și echipamentele active de rețea este unul dintre principalele motive pentru care sistemele de cablare structurată utilizează ambele componente împreună, mai degrabă decât dispozitivele de cablare direct într-un comutator.

Panou de corecție vs comutator: comparație funcțională una lângă alta

Tabelul de mai jos rezumă principalele diferențe funcționale dintre un panou de corecție și un comutator de rețea într-un sistem de cablare structurată.

Diagrama radar de mai sus compară un panou de corecție și un comutator de rețea în cinci dimensiuni funcționale, folosind o scală de evaluare ilustrativă de la 1 la 5, mai degrabă decât date măsurate precise. Un panou de corecție are scoruri ridicate la organizarea cablurilor, stabilitatea stratului fizic și independența de putere, deoarece este o componentă pasivă care organizează cablarea fără a avea nevoie de energie electrică sau de a efectua nicio prelucrare a datelor. Un comutator de rețea, în schimb, are scoruri ridicate la inteligența rețelei și destul de bine la scalabilitate, deoarece citește în mod activ datele și direcționează traficul către portul corect. Panoul de corecție are scoruri scăzute la inteligența rețelei, deoarece nu conține circuite electronice, în timp ce comutatorul are scoruri scăzute la independența de putere, deoarece depinde de o sursă de alimentare continuă pentru a funcționa. Privite împreună, comparația ilustrează de ce panourile de corecție și comutatoarele sunt utilizate în mod normal ca componente complementare în cadrul aceluiași sistem de cablare structurată, mai degrabă decât ca înlocuitori unul pentru celălalt.

Cum lucrează împreună panourile de corecție și comutatoarele într-un sistem de cablare structurată

Într-un sistem de cablare structurat tipic, un panou de corecție și un comutator de rețea sunt conectate în secvență, mai degrabă decât să concureze pentru aceeași sarcină. Calea generală pe care o urmează o singură conexiune la rețea, bazată pe practica obișnuită la care se face referire în ghidurile de cablare structurată TIA/EIA-568-C și în Manualul metodelor de distribuție a telecomunicațiilor BICSI, arată astfel:

1. Cablajul zonei de lucru conectează un dispozitiv, cum ar fi un computer, la o priză de perete sau o placă frontală de rețea prevăzută cu o mufă Keystone RJ45.
2. Cablajul orizontal trece de la placa frontală înapoi la un dulap de cabluri sau o cameră de telecomunicații, în general, pe o lungime maximă recomandată de aproximativ 100 de metri.
3. Cablajul orizontal se termină în partea din spate a unui panou de corecție utilizând o metodă IDC punch down, în mod obișnuit după o terminare în stil 110 sau Krone.
4. Un cablu de corecție scurt, prevăzut cu capete de conector RJ45 tată, conectează partea frontală a unui port panou de corecție la un port de pe un comutator de rețea din apropiere.
5. Switch-ul transmite apoi date între acea conexiune și restul rețelei, inclusiv orice cablare backbone care leagă mai multe camere de telecomunicații.

Această abordare stratificată este o idee de bază din spatele unui sistem de cablare structurat : fiecare componentă a sistemului de cablare structurată, inclusiv panoul de corecție, mufele keystone, plăcile frontale și cablurile de corelare, are un rol definit, ceea ce face ca o soluție de cablare de rețea să fie mai ușor de întreținut și reconfigurat în comparație cu cablarea ad-hoc punct la punct. Când un dispozitiv trebuie mutat sau înlocuit, un instalator poate de obicei doar să schimbe un cablu de corecție scurt la panoul de corecție sau la comutator, în loc să tragă cablul nou prin pereți sau tavane. Graficul de mai jos compară capacitatea lățimii de bandă din categoriile obișnuite de cablu utilizate cu produse de cablu structurate.

Această diagramă liniară compară capacitatea relativă a lățimii de bandă asociată cu trei categorii comune de cablare structurată la care se face referire în documentația TIA/EIA-568-C: Cat5e, Cat6 și Cat6A. Cablajul Cat5e este, în general, evaluat pentru aproximativ 100 MHz de lățime de bandă, cablarea Cat6 o extinde la aproximativ 250 MHz, iar cablarea Cat6A mărește și mai mult lățimea de bandă nominală la aproximativ 500 MHz. Deoarece un panou de corecție este în mod normal construit pentru a se potrivi cu o anumită categorie de cabluri, este necesar un panou de corecție Cat6A asociat cu mufe Keystone Cat6A și cablare Cat6A pentru a utiliza lățimea de bandă mai mare afișată în partea dreaptă a diagramei. Amestecarea categoriilor de cabluri în cadrul aceleiași legături, de exemplu combinarea cablajului Cat6A cu un panou de corelare Cat5e, limitează, în general, întreaga conexiune la performanța categoriei cu rating inferior. Din acest motiv, panoul de corecție, mufele keystone, plăcile frontale și cablurile de corecție utilizate într-un sistem de cablare structurat sunt de obicei specificate pentru aceeași categorie de cabluri pentru a menține performanța constantă.

Dincolo de categoria cablurilor, dimensiunea generală a unui sistem de cablare structurată depinde și de dimensiunea unității care este cablată. Diagrama coloane de mai jos prezintă cifre de referință generale pentru modul în care numărul de porturi tinde să se extindă în diferite tipuri de instalații.

Diagrama coloanei de mai sus prezintă cifre de referință ilustrative pentru numărul de porturi tipice utilizate în diferite tipuri de instalații de cablare structurată, de la birouri mici până la rafturi pentru centre de date. O instalație de birou mică utilizează în mod obișnuit aproximativ 24 de porturi, care de obicei pot fi deservite de o singură unitate de panou de corelare. O podea de birou de dimensiuni medii se extinde adesea spre 48 de porturi, uneori împărțite în două unități de panou de corecție montate în același rack. Etajele întreprinderii și facilitățile mai mari se pot muta în gama de 96 de porturi, în timp ce rafturile centrelor de date care gestionează multe conexiuni la server pot necesita 144 de porturi sau mai mult, obținut frecvent prin stivuirea mai multor unități de patch panel de înaltă densitate. Aceste cifre sunt referințe generale de planificare, mai degrabă decât cerințe fixe, deoarece numărul real de porturi necesar în orice sistem de cablare structurată depinde de numărul specific de zone de lucru, de conexiuni de echipamente și de planurile de creștere pentru instalație.

Selectarea componentelor panoului de corelare: mufe Keystone, plăci frontale și conectori RJ45

Jack Keystone și plăci frontale ca componente ale produselor de cablare structurată

Un panou de corecție rareori funcționează singur. De obicei, este asociat cu o familie de componente de cablare structurată aferente, inclusiv mufe keystone, plăci frontale și cabluri de corelare, care împreună formează o soluție completă de cablare a rețelei. Printre producătorii de mufe keystone, tipurile comune de module includ:

• Module Keystone jack cat6, utilizate pentru conexiuni standard de cupru gigabit la priza din zona de lucru.
• Porturi jack keystone RJ45 compatibile cu majoritatea panourilor de corecție goale și carcaselor pentru plăci frontale.
• Module în stil Net Keystone Jack, proiectate fie pentru terminarea fără instrumente, fie pentru terminarea punch down, în funcție de preferințele instalatorului.
• Placă frontală de rețea și carcase frontale, disponibile în configurații cu un singur port, porturi duble și mai multe porturi, pentru a se potrivi cu o configurație de coloană principală de patch Panel cu 24 porturi sau mai mare.

Producătorii de plăci frontale oferă în general atât opțiuni de montare încasată, cât și de suprafață, astfel încât același muf keystone poate fi instalat în gips-carton, într-o cutie de podea înălțată sau pe suprafața unui perete, în funcție de tipul clădirii. Deoarece o placă frontală este pur și simplu o carcasă pentru una sau mai multe mufe keystone, performanța electrică reală a conexiunii depinde în continuare de potrivirea mufelor keystone ale plăcii frontale la aceeași categorie de cabluri utilizate de panoul de corecție și cablarea din spatele acestuia.

Porturi potrivite pentru panoul de corecție cu conectori RJ45 și cabluri de corecție

Pe partea din față a panoului de corecție, fiecare port acceptă o mufă RJ45 standard. Cordonurile de corecție folosite pentru a face aceste conexiuni, uneori denumite în scurtătură Patch Panel-uri , sunt cabluri scurte din fabrică sau terminate pe teren, prevăzute cu un conector tată RJ45 la fiecare capăt. Producătorii de conectori RJ45 produc în mod obișnuit acești conectori pentru a se potrivi cu specificațiile Cat5e, Cat6 sau Cat6A, iar selectarea unui conector clasificat pentru aceeași categorie ca panoul de corecție și mufele Keystone ajută la evitarea unui blocaj neintenționat în legătură. Este demn de remarcat faptul că termenul de patch panel apare și în contexte neînrudite, cum ar fi patch panel pentru sisteme audio auto, care se referă la panourile de distribuție a cablajului amplificatorului din vehicule; această utilizare nu are legătură cu panourile de corelare pentru cablarea structurată a rețelei descrise în acest ghid. Lucrul cu producători consacrați de panouri de corecție care produc și mufe keystone, plăci frontale și conectori RJ45 pot simplifica aprovizionarea, deoarece categoria cablurilor, codarea culorilor și stilul de terminare sunt mai probabil să fie consecvente în întregul sistem de cablare structurată.

Vedere izometrică: Anatomia unui panou de corecție montat pe rack

Diagrama izometrică de mai sus este o ilustrare schematică simplificată a unui panou de corecție montat pe rack, menită să arate aspectul general al componentelor sale principale, mai degrabă decât un desen tehnic exact al oricărui model specific. Fața frontală a panoului conține un rând de porturi jack keystone, care este locul unde cablurile de rețea individuale sunt terminate folosind conectori jack keystone RJ45. Un suport de montare de-a lungul lateral a panoului permite fixarea acestuia într-un rack standard de 19 inchi, menținând panoul aliniat cu alte echipamente montate pe rack, cum ar fi un comutator de rețea. Pe partea din spate a panoului, terminalele IDC punch down, urmând de obicei o metodă de terminare în stil 110 sau Krone, sunt utilizate pentru a conecta cablurile orizontale de intrare la fiecare port jack keystone. De obicei, este inclusă o etichetă sau o bandă de identificare lângă porturile frontale, astfel încât fiecare port să poată fi numerotat, ceea ce ajută la gestionarea cablurilor și la depanarea odată ce panoul de corecție este instalat într-un sistem de cablare structurat activ.

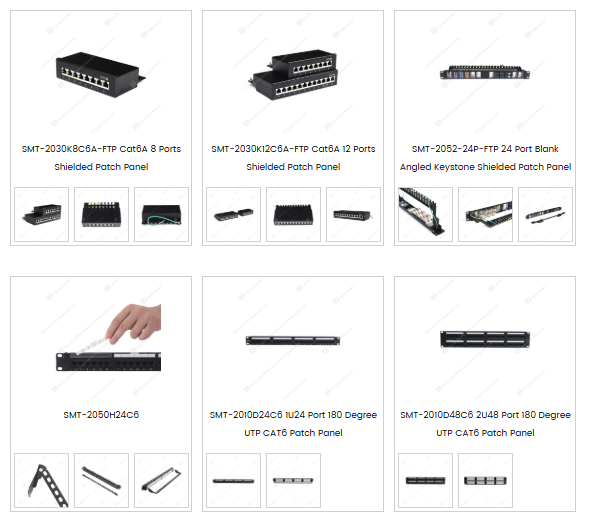

Fotografia de mai jos prezintă o gamă reprezentativă de componente pentru panouri de corecție și panouri frontale.

Fotografia de mai sus prezintă o gamă de componente pentru panouri de corecție și panouri frontale, inclusiv panouri de corecție Cat6A ecranate în configurații cu 8 și 12 porturi, un panou de corecție ecranat cu 24 de porturi și panouri de corecție UTP Cat6 în configurații de 24 de porturi și 48 de porturi la 180 de grade. Modelele de panouri de corelare goale acceptă mufe keystone individuale la alegerea instalatorului, ceea ce permite unui singur șasiu panou de corelare să suporte diferite tipuri de mufe, cum ar fi mufe Keystone Cat6 sau adaptoare de fibră, în același spațiu de rack. Produsele tip cutie de patch panel, prezentate alături de unitățile montate pe rack, sunt utilizate în mod obișnuit pentru instalații mai mici, în care doar câteva puncte de rețea trebuie organizate în afara unui rack complet de echipamente. În toate aceste formate de panouri de corecție, porturile de mufă keystone RJ45 rămân punctul de terminare obișnuit pentru cablarea standard structurată din cupru, în timp ce partea din spate a fiecărei unități acceptă, în general, o terminație IDC punch down pentru cablurile de intrare. Selectarea dintre opțiunile de panou de patch-uri cu 8 porturi, 12 porturi, 24 porturi și 48 de porturi se reduce, în general, la numărul de cabluri care se termină într-un rack sau un dulap de cabluri dat.

Despre Yuyao Simante Network Communication Equipment Co., Ltd.

Yuyao Simante Network Communication Equipment Co., Ltd. este un producător care se concentrează pe componentele sistemului de cablare structurată și pe produse din fibră optică, acoperind proiectare, dezvoltare, vânzări și servicii. Funcționând de aproape 20 de ani, compania menține linii de producție pentru mufe keystone, panouri de corelare, plăci frontale și alte produse de cablu structurat utilizate în cablarea structurată, comunicațiile de rețea și aplicațiile pentru casă inteligentă. Configurația de producție include linii de producție obișnuite și personalizate, împreună cu echipamente de turnare prin injecție complet automate și semi-automate, susținând o producție anuală stabilă în intervalul de câteva milioane de unități.

O echipă de cercetare și dezvoltare formată din peste 10 ingineri și peste 30 de personal tehnic cu normă întreagă lucrează la controlul calității și la actualizările produselor, susținând consecvența fabricării panoului de corecție, jack-ului keystone și a plăcii frontale încă din etapa de proiectare. În calitate de furnizor printre producătorii de sisteme de cablare structurată, Simante deservește clienți din regiuni precum Europa, Australia, Africa, Orientul Mijlociu și Asia de Sud-Est și participă, de asemenea, la cooperarea OEM și ODM care implică panouri de corecție, jack keystone și componente frontale, în plus față de panourile de corelare de rețea keystone personalizate cu 12, 24 și 48 de porturi în 980 de grade, CAT5 și 180 de grade, CAT5 și CAT6. categorii CAT6A.

Întrebări frecvente despre panourile de corecție și comutatoare

Î1. Care este principala diferență dintre un panou de corecție și un comutator?

Un panou de corecție este un dispozitiv pasiv care organizează și termină cablarea structurată, în timp ce un comutator este un dispozitiv activ de rețea care procesează și direcționează traficul de date între porturile conectate.

Q2. Am nevoie atât de un panou de corecție, cât și de un comutator într-o configurare de rețea?

În majoritatea sistemelor de cablare structurată, da. Panoul de patch-uri termină cablarea orizontală, iar cablurile scurte de corelare conectează apoi anumite porturi ale panoului de patch-uri la un comutator, separând managementul cablurilor de echipamentele active de rețea.

Q3. Ce număr de porturi sunt disponibile în mod obișnuit pentru panourile de corecție?

Panourile de corecție vin în mod obișnuit în configurații cu 8, 12, 24 și 48 de porturi, cu modele cu 24 de porturi și 48 de porturi Patch Panel utilizate pe scară largă în mediile de birou și de telecomunicații.

Î4. Poate fi folosit un panou de corecție fără comutator?

Un panou de corecție singur nu oferă conectivitate la rețea, deoarece organizează doar cablarea. Un comutator, un router sau alt echipament activ este încă necesar pe o parte a panoului de corecție pentru a permite transmisia de date.

Î5. Care este diferența dintre mufele RJ45 Keystone și conectorii RJ45 tată utilizați cu un panou de corecție?

Mufele Keystone sunt porturile femele RJ45 montate în panouri de corecție și plăci frontale pentru terminarea cablului, în timp ce un conector RJ45 tată este capătul de ștecher al unui cablu de corecție care se inserează în acele porturi de mufă Keystone sau într-un port de comutare.
