Ce este placa frontală de rețea și tipuri

A placa frontală de rețea este un panou montat pe perete instalat în case, birouri și centre de date, care oferă o interfață curată și sigură pentru conectarea cablurilor de rețea, cum ar fi Ethernet sau fibră optică, la sistemele de cablare structurată. Acționează ca punct final vizibil al cablării în perete, acceptând mufe keystone sau module care leagă cablajul intern la porturile orientate către utilizator. În loc să lase cablurile expuse sau cu terminații libere, o placă frontală de rețea organizează și protejează conexiunile, oferind în același timp un finisaj profesional. Disponibil în configurații cu un singur port până la 6 porturi sau mai multe, plăcile frontale sunt o componentă fundamentală în orice instalare de rețea structurată.

Ce este a Placă frontală de rețea

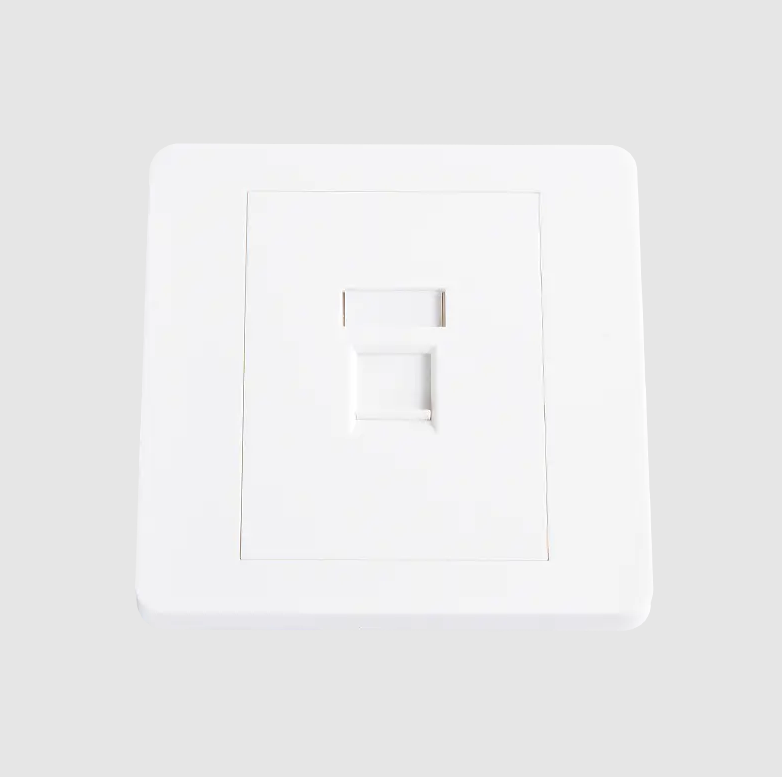

O placă frontală de rețea este o placă plată - de obicei realizată din plastic sau metal - care se montează la nivel de un perete sau de o suprafață și găzduiește unul sau mai multe mufe keystone, porturi RJ45 sau adaptoare de fibră. Conectează cablarea structurată în perete la dispozitive precum computere, telefoane sau comutatoare printr-o interfață simplă de conectare.

Plăcile frontale sunt utilizate în rețelele rezidențiale, infrastructura IT comercială și mediile industriale. Acestea sunt instalate în cutii de perete (numite și cutii din spate) care stau îngropate în perete, dând instalației un aspect finit. O distincție cheie este că placa frontală în sine nu termină firele - acea funcție aparține mufă keystone introdus în porturile plăcii frontale.

Aplicațiile comune includ:

• Prize de date Ethernet în birouri și case
• Puncte de conectare telefonică
• Panouri de terminare fibra optica pe pereti
• Distribuția semnalului audio/video în sălile de conferințe
• Prize de perete USB și HDMI în clădiri inteligente


Principalele tipuri de Placă frontală de rețeas

Plăcile frontale de rețea sunt disponibile în mai multe tipuri distincte, fiecare potrivită pentru diferite standarde de cablare, număr de porturi și medii de instalare. Înțelegerea diferențelor ajută la asigurarea selecției corecte pentru orice proiect dat.

1. Placă frontală Keystone (Placă frontală modulară)

Cel mai utilizat tip, plăci frontale keystone acceptă mufe keystone interschimbabile într-un format snap-in. Această modularitate permite aceleiași plăci frontale să accepte mufe Ethernet (Cat5e, Cat6, Cat6A), coaxiale, fibră, USB sau HDMI, pur și simplu schimbând modulul introdus. Numărul de porturi variază de obicei de la 1 la 6 porturi pe panou frontal.

Placile frontale Keystone sunt preferate în instalațiile comerciale, deoarece permit upgrade-uri viitoare fără a înlocui întreaga priză de perete — doar mufa Keystone trebuie schimbată.

2. Placă frontală cu port fix

Plăcile frontale cu porturi fixe au porturi integrate, nedemontabile, încorporate direct în placă. Acestea sunt frecvente în instalațiile de telefonie vechi și în proiectele rezidențiale cu costuri mai mici. Deși sunt mai puțin flexibile decât tipurile keystone, acestea sunt adesea mai economice pentru implementări de unică folosință în care tipul de cablu nu se va schimba.

3. Placă frontală cu fibră optică

Proiectate special pentru cablarea cu fibră optică, aceste plăci frontale găzduiesc adaptoare LC, SC, ST sau MTP/MPO. Sunt utilizate în medii de mare viteză, cum ar fi centre de date, campusuri universitare și backbones ale întreprinderilor unde vitezele de transmisie a datelor depășesc 10 Gbps . Plăcile frontale din fibră trebuie să protejeze conectorii optici de praf și deteriorări fizice, astfel încât acestea includ de obicei capace de praf sau porturi închise.

4. Placă frontală pentru montare la suprafață

Acolo unde tăierea în pereți nu este practică - cum ar fi în clădiri mai vechi, structuri de beton sau instalații temporare - plăcile frontale cu montare la suprafață sunt atașate direct de suprafața peretelui, mai degrabă decât îngropate în aceasta. Ele vin cu o cutie din spate încorporată și sunt mai rapid de instalat, deși puțin mai proeminente vizual.

5. Cutie de podea / Placă frontală sub podea

Folosite în birouri și săli de conferințe în plan deschis, plăcile frontale ale casetei de podea sunt instalate pe podele înălțate sau podele din beton. Acestea oferă conexiuni de date, alimentare și AV la nivel de birou fără rutare pe perete. O cutie cu un singur etaj poate adăposti 4 până la 12 porturi , combinând Ethernet, alimentare și prize multimedia într-o singură unitate.

6. Multimedia / Placă frontală combinată

Plăcile frontale multimedia găzduiesc tipuri de semnal mixte într-o singură placă, de exemplu, combinând porturi Ethernet RJ45, HDMI, USB-A și mufe audio de 3,5 mm. Acestea sunt deosebit de populare în sălile de conferințe moderne, sălile de clasă și setările home theater unde sunt necesare mai multe tipuri de conexiune la o locație de priză.

Comparația tipurilor comune de plăci frontale de rețea

Componentele cheie ale unui sistem frontal de rețea

O instalare completă a plăcii frontale implică mai multe componente care lucrează împreună:

• Corpul plăcii frontale : Placa exterioară în dimensiuni standard, cum ar fi formatele UK single (86×86mm), UK double (86×146mm) sau formatele SUA 1-gang/2-gang
• mufe Keystone : module snap-in care termină cabluri Cat5e, Cat6, Cat6A sau fibră și acceptă mufe RJ45 sau conectori fibră
• Cutie din spate / cutie de perete : O carcasă încasabilă montată în interiorul peretelui pe care se înșurubează placa frontală
• Etichete de porturi / pictograme : Markere de identificare, codificate cu culori sau etichetate cu text, pentru a distinge porturile de date, voce sau AV
• Capace de praf : Huse de protecție pentru porturile neutilizate, deosebit de critice în aplicațiile cu fibră optică

Placă frontală de rețea Standarde și categorii de cabluri

Performanța instalării unei plăci frontale de rețea este la fel de bună ca și cablarea și mufele keystone utilizate în cadrul acesteia. Plăcile frontale trebuie să fie potrivite cu categoria de cablu care se desfășoară:

• Cat5e : Suportă până la 1 Gbps la 100MHz; potrivit pentru majoritatea rețelelor rezidențiale și comerciale de bază
• Cat6 : Suportă până la 1 Gbps la 250MHz cu performanță de diafonie mai bună; utilizat pe scară largă în implementările moderne de birou
• Cat6A : Suportă până la 10 Gbps la 500 MHz ; necesare pentru medii de înaltă densitate și aplicații PoE
• Cat8 : Suportă până la 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• Fibră (OM3/OM4/OS2) : Suportă 10G până la 100G pe distanțe mai lungi; necesită adaptoare keystone specifice fibrelor

Organismele de standardizare precum TIA-568 (America de Nord) și ISO/IEC 11801 (internațional) definesc cerințele de performanță a canalului pe care plăcile frontale și mufele trebuie să le îndeplinească pentru a realiza instalații de cablare structurată certificate.

Cum să alegeți placa frontală de rețea potrivită

Selectarea panoului frontal corect depinde de mai mulți factori practici:

Număr de porturi

Determinați câte conexiuni sunt necesare în fiecare locație. O stație de lucru standard de birou necesită de obicei 2 porturi (unul de date, unul de rezervă sau voce), în timp ce o stație AV pentru clasă poate avea nevoie de 4-6 porturi. Evitați supraspecificarea pentru a menține pătrunderile în perete ușor de gestionat.

Mediul de instalare

Pentru construcții noi sau renovari, plăcile frontale din pereți oferă cel mai curat finisaj. Pentru clădirile existente în care trasarea pereților nu este fezabilă, opțiunile de montare la suprafață elimină nevoia de a urmări cablurile prin pereți. Mediile industriale și exterioare necesită plăci frontale cu grad IP (de exemplu, IP44 sau IP55) cu protecție împotriva prafului și umidității.

Tipul cablului și cerințele de viteză

Potriviți mufele keystone cu categoria de cablu pe care o rulați. Instalarea mufelor Cat6A într-o infrastructură Cat5e risipă investiții, în timp ce montarea mufelor Cat5e într-o instalație Cat6A creează un blocaj de performanță la priză — cea mai slabă legătură definește viteza maximă a canalului.

Standarde estetice și de reglementare

În medii reglementate, cum ar fi instituțiile de asistență medicală sau instituțiile guvernamentale, plăcile frontale ar putea trebui să respecte standarde specifice de codare a culorilor sau cerințe de asamblare a pereților cu rezistență la foc. Spațiile comerciale specifică adesea un finisaj consistent (alb, fildeș sau oțel periat) pentru a se potrivi standardelor de design interior.

Placă frontală de rețea vs. Panou de corecție: diferențe cheie

Un punct comun de confuzie este deosebirea unei plăci frontale de rețea de un panou de corecție. În timp ce ambele termină cablarea structurată, rolurile lor diferă semnificativ:

• Placă frontală : Instalat la punctul final al utilizatorului (birou, perete, podea); oferă 1–6 porturi per locație; conectează dispozitivele finale la cablarea în perete
• Panou de corecție : Instalat în rack de rețea sau camera de telecomunicații; consolidează toate liniile de cablu în perete (adesea 24 până la 48 de porturi pe panou ); se conectează la comutatoare prin cabluri de corelare

Împreună, placa frontală și panoul de corecție formează cele două capete ale unui canal de cablare structurat, cu cablul orizontal în perete trecând între ele.

Sfaturi practice de instalare

Instalarea corectă asigură atât performanță, cât și longevitate:

1. Pleacă mereu cablu de cel puțin 30 cm în interiorul cutiei din spate pentru a permite re-terminarea în cazul în care un muf eșuează
2. Mențineți răsucirea perechii cât mai aproape de punctul de terminare a mufei Keystone - derularea mai mult de 13 mm (0,5 inchi) degradează performanța Cat6 și Cat6A
3. Etichetați clar fiecare port atât pe placa frontală, cât și pe portul corespunzător panoului de corecție, folosind o schemă de numerotare consecventă (de exemplu, F1-D1 = Etajul 1, Birou 1)
4. Folosiți capace de praf pe fantele keystone neutilizate pentru a preveni acumularea de resturi în interiorul cutiei din spate
5. Pentru instalațiile cu fibră, curățați toți conectorii cu unelte adecvate înainte de testare; capetele fibrelor contaminate sunt cele cauza principală a defecțiunilor legăturilor de fibră
6. Testați fiecare priză finalizată cu un certificat de cablu (nu doar un tester de continuitate) pentru a confirma că canalul îndeplinește standardul TIA sau ISO necesar
