Alegerea tipului potrivit de cablu este crucială atunci când construiți un sistem de cablare de rețea eficient și stabil. Mai simplu spus, dacă mediul dvs. are interferențe electromagnetice (EMI) sau interferențe de radiofrecvență (RFI), cum ar fi atelierele din fabrici, spitalele sau centrele mari de date, ar trebui să utilizați Cordonuri de corecție ecranate ; pentru mediile cu mai puține interferențe, cum ar fi rețelele de acasă obișnuite sau birourile mici și mijlocii, cablurile UTP (unshited twisted pair) sunt o opțiune mai rentabilă și mai ușor de instalat.
Ce sunt cordonurile de corecție ecranate? De ce sunt atât de importante?

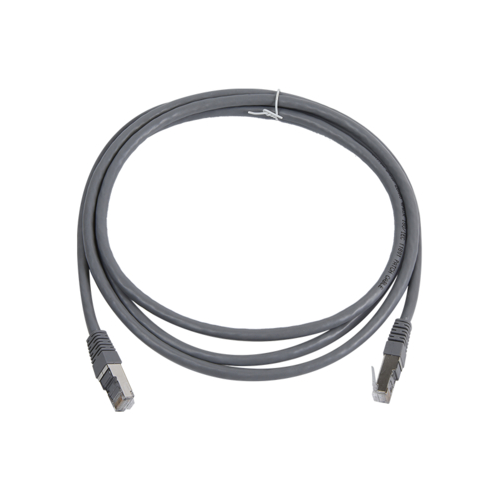

Cordonurile de corecție cu perechi răsucite ecranate (STP sau FTP) sunt cabluri de rețea cu unul sau mai multe straturi de ecranare metalică înfășurate în jurul perechilor răsucite. Această „armură” servește în primul rând la blocarea fizică a undelor electromagnetice externe de a pătrunde în cablu și pentru a preveni radiarea semnalelor interne în exterior.
În medii complexe de cablare, cordoane de corecție ecranate acționează ca „bodyguards” de date. Fără tehnologia de ecranare, câmpurile electromagnetice puternice (cum ar fi cele din apropierea generatoarelor, motoarelor lifturilor sau liniilor de înaltă tensiune) pot induce zgomot în cabluri, ceea ce duce la rate de eroare crescute, pierderi de date și, în cazuri severe, chiar întreruperi ale rețelei.
Avantajele principale ale cablurilor de corelare ecranate:
- Capacitate superioară anti-interferență: rezistă eficient la EMI și RFI, asigurând integritatea transmisiei datelor.
- Scăderea diafoniei: în special în canalele de cabluri unde cablurile sunt dens îmbinate, cablurile de corelare ecranate reduc efectiv cuplarea semnalului dintre cabluri (adică, diafonia extraterestră ANEXT).
- Securitate mai mare: stratul de ecranare reduce scurgerea radiațiilor electromagnetice, ceea ce face mai dificilă ascultarea datelor.
Scenarii aprofundate: Când este esențial să alegeți cabluri de corelare ecranate?
Nu toate rețelele trebuie să fie „complet blindate”, dar în următoarele scenarii specifice, implementarea cablurilor de corelare ecranate și a unui sistem de cablare ecranat potrivit este o cerință obligatorie:
- Medii industriale: Liniile de producție de automatizare a fabricilor sunt pline cu motoare mari, mașini de sudură și convertoare de frecvență, care generează zgomot electromagnetic semnificativ.
- Instituții medicale: În spitale, în apropierea sălilor RMN și a aparatelor cu raze X, trebuie utilizate cabluri de corecție ecranate de înaltă calitate pentru a preveni interferența între echipamentele medicale și semnalele de rețea.
- Centre de date de înaltă densitate: atunci când sute sau mii de cabluri de rețea sunt strâns legate în rafturi de server și funcționează la viteze de 10 Gigabit (10GBase-T) sau mai mari, utilizarea cablurilor de corelare ecranate Cat6A rezolvă în mod eficient problema diafoniei între cabluri.
- Organizații guvernamentale și confidențiale: pentru securitatea informațiilor și prevenirea scurgerilor, sistemele ecranate sunt alegerea preferată.
Când să alegeți cabluri patch neecranate (UTP)?
Dacă mediul dvs. de cablare este relativ „curat”, cablurile cu pereche răsucită neecranată (UTP) rămân alegerea curentă. Pentru majoritatea clădirilor comerciale de birouri, școli și utilizatori casnici, cablurile de corelare UTP oferă avantaje semnificative:
- Cost mai mic: costul cablurilor și al conectorilor însoțitori și al panourilor de corecție este de obicei mai mic decât al sistemelor ecranate.
- Instalare mai ușoară: sunt mai flexibile, mai ușor de îndoit și de direcționat prin conducte și nu necesită proceduri complexe de împământare.
- Suficient pentru nevoile zilnice: În absența surselor de interferență puternice, cablurile de corecție neecranate Cat6 calificate pot satisface pe deplin nevoile de transmisie Gigabit sau chiar la distanță scurtă de 10 Gigabit.
Ghid de comparație: diferențe cheie între cablurile patch ecranate și neecranate
- Rezistență la interferență: Cablurile patch ecranate au performanțe anti-interferențe extrem de puternice. Datorită stratului de ecranare metalic, acestea pot „imuniza” eficient împotriva interferențelor electromagnetice externe (EMI) și interferențelor de radiofrecvență (RFI), făcându-le ideale pentru medii electromagnetice complexe. Cablurile perechi răsucite neecranate (UTP) se bazează în principal pe structura perechii răsucite pentru a anula zgomotul, potrivite pentru mediile obișnuite.
- Cerințe de sistem de împământare: Cablurile patch ecranate necesită împământare strictă la ambele capete, în timp ce cablurile patch neecranate nu necesită împământare, simplificând configurarea.
- Dificultatea instalării și proprietățile fizice: Cablurile ecranate sunt mai groase, mai rigide și necesită o manipulare precisă, în timp ce cablurile neecranate sunt mai subțiri, flexibile și mai ușor de instalat.
- Cost: Cordonurile de corecție ecranate sunt mai costisitoare și necesită mai multă muncă de instalat, în timp ce cablurile de corecție neecranate sunt mai ieftine și mai ușor de întreținut.
- Aplicații tipice: Cordonurile de corelare ecranate sunt ideale pentru medii cu interferențe ridicate, cum ar fi automatizarea industrială, centrele de date mari, camerele de imagistică medicală și aeroporturile. Cordonurile de corelare neecranate se potrivesc scenariilor de zi cu zi precum rețelele de acasă, birourile mici și mijlocii și școlile.
Alegerea corectă a cablajului este primul pas către o funcționare stabilă a rețelei. Înainte de a cumpăra, evaluați mediul electromagnetic de la fața locului pentru a vă asigura că cablurile de corelare ecranate sunt utilizate acolo unde este cel mai necesar.
