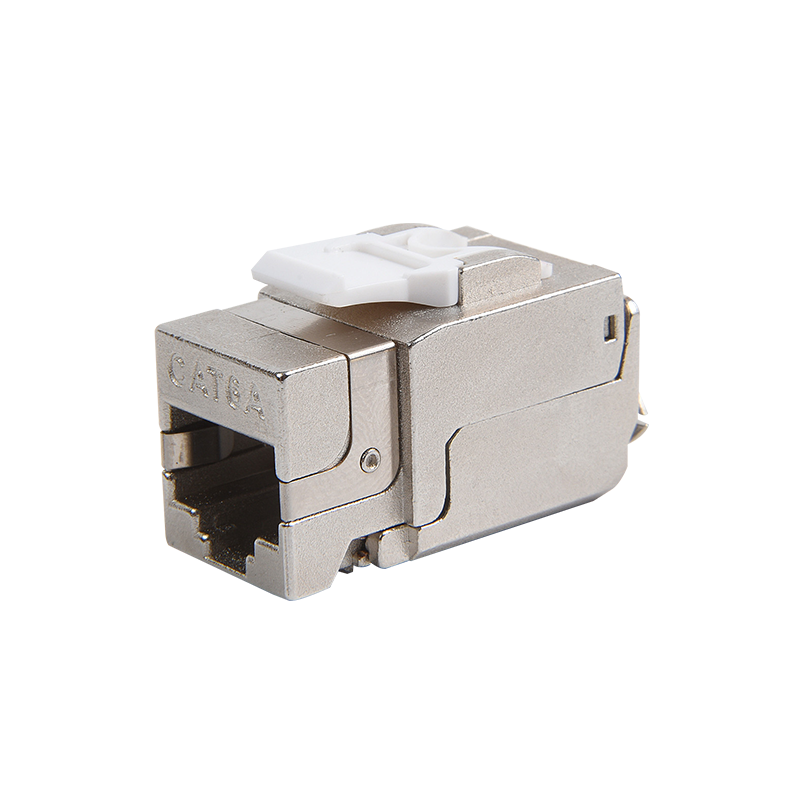

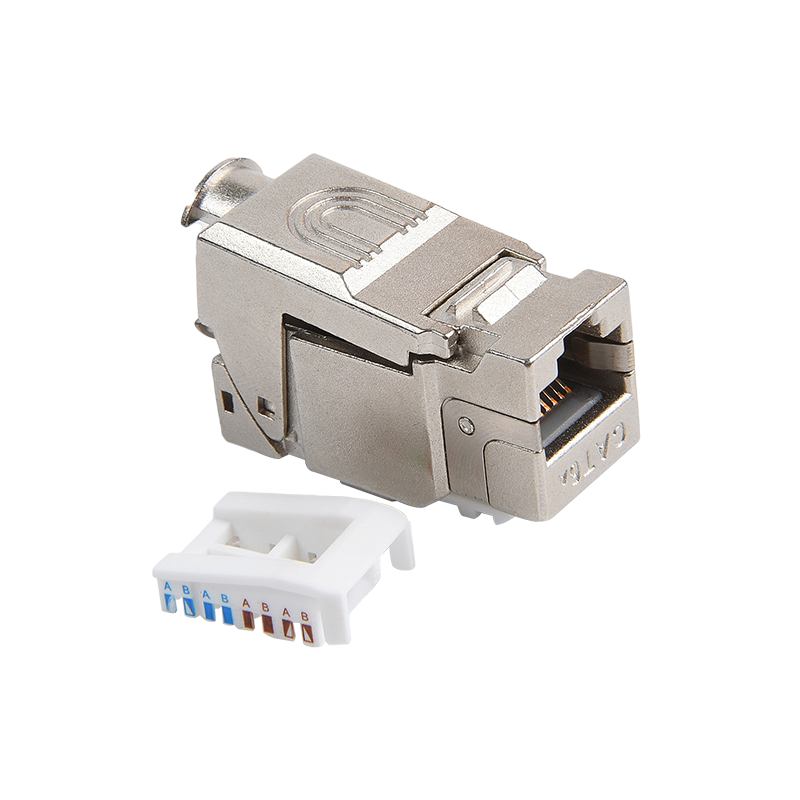

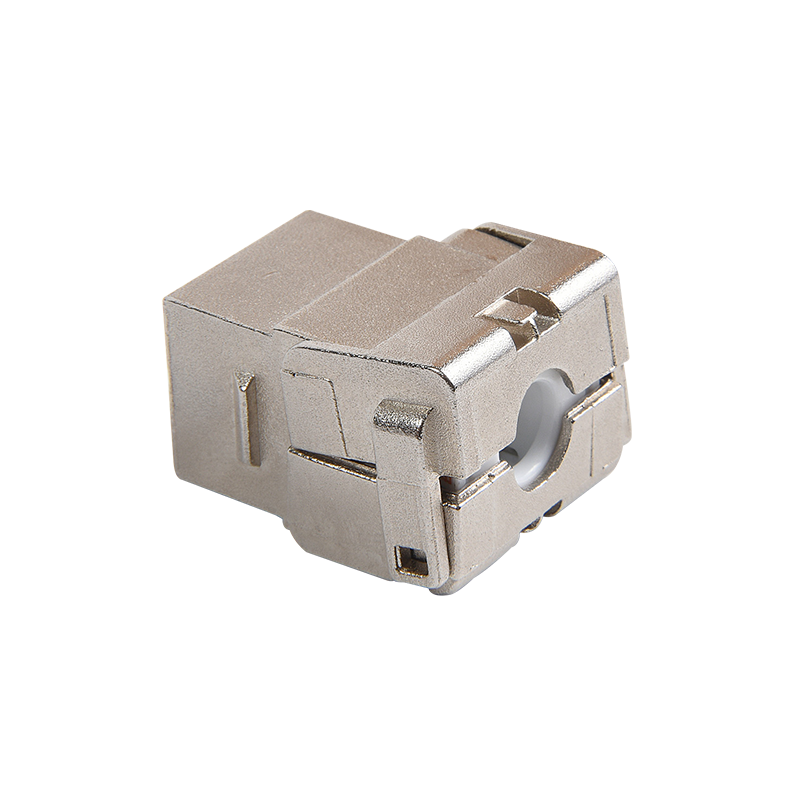

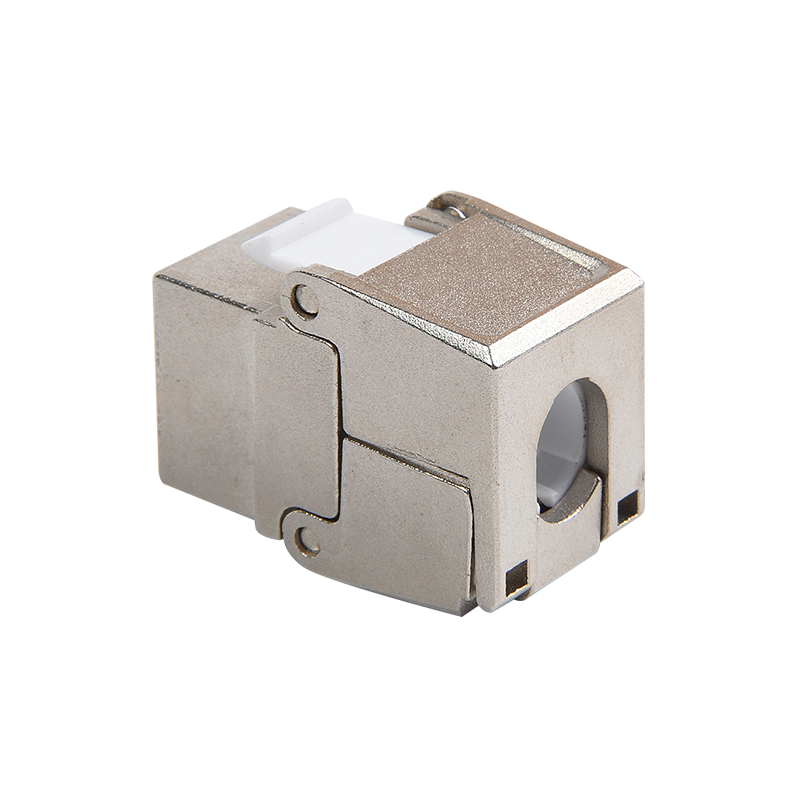

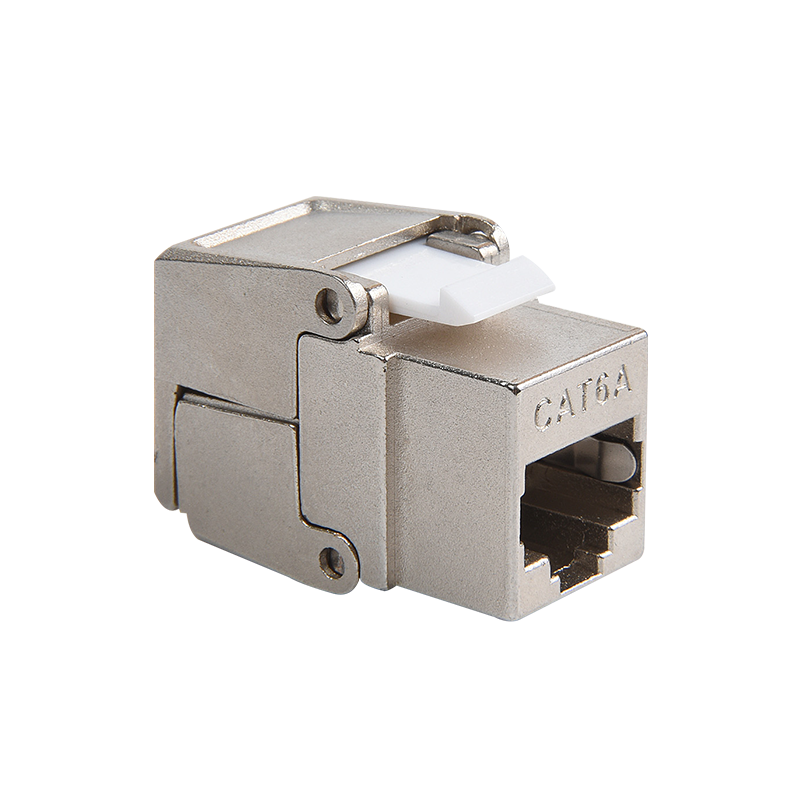

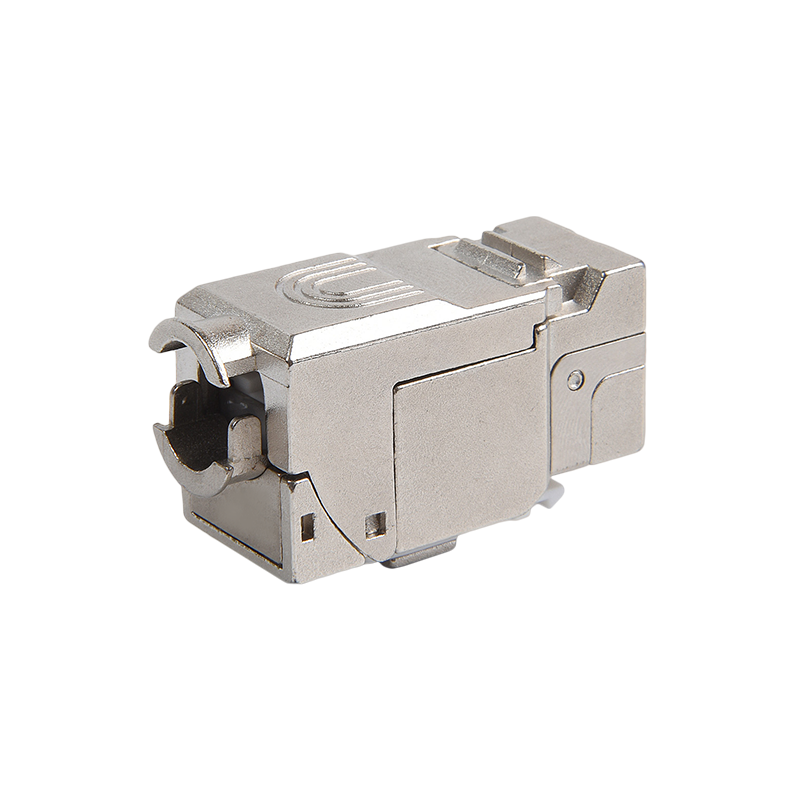

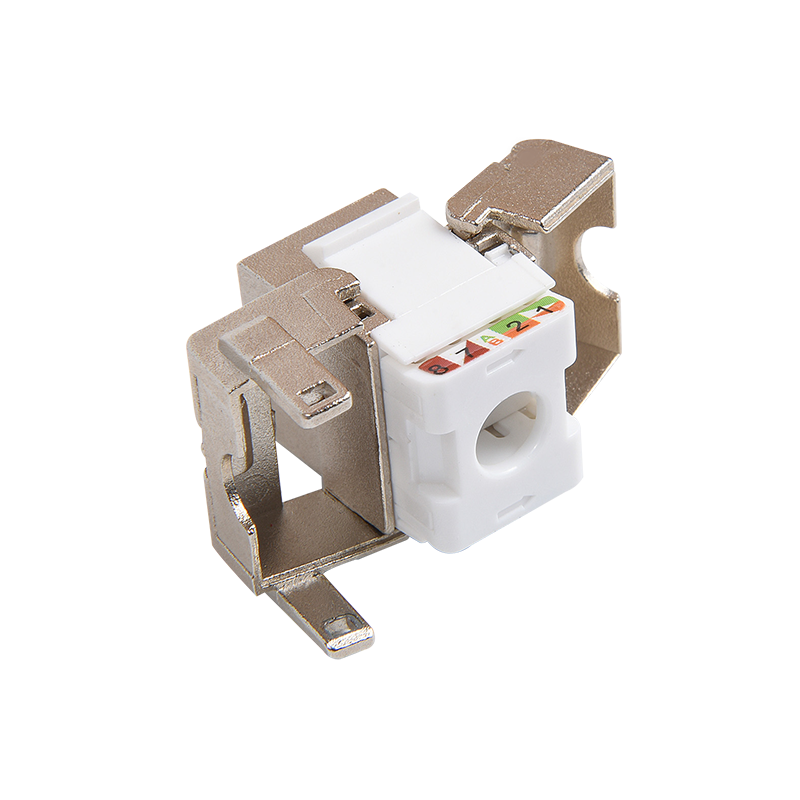

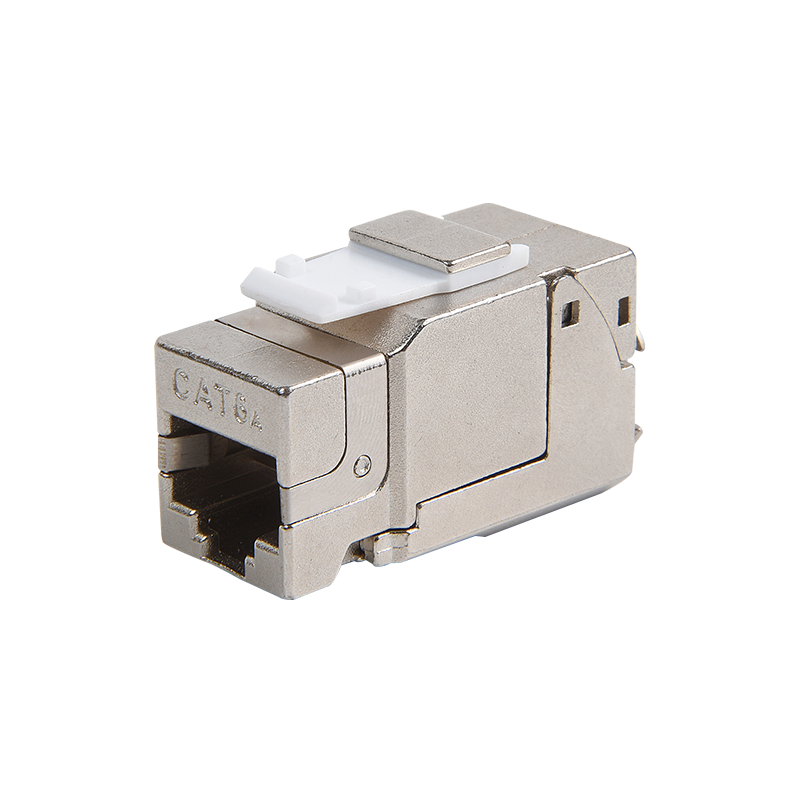

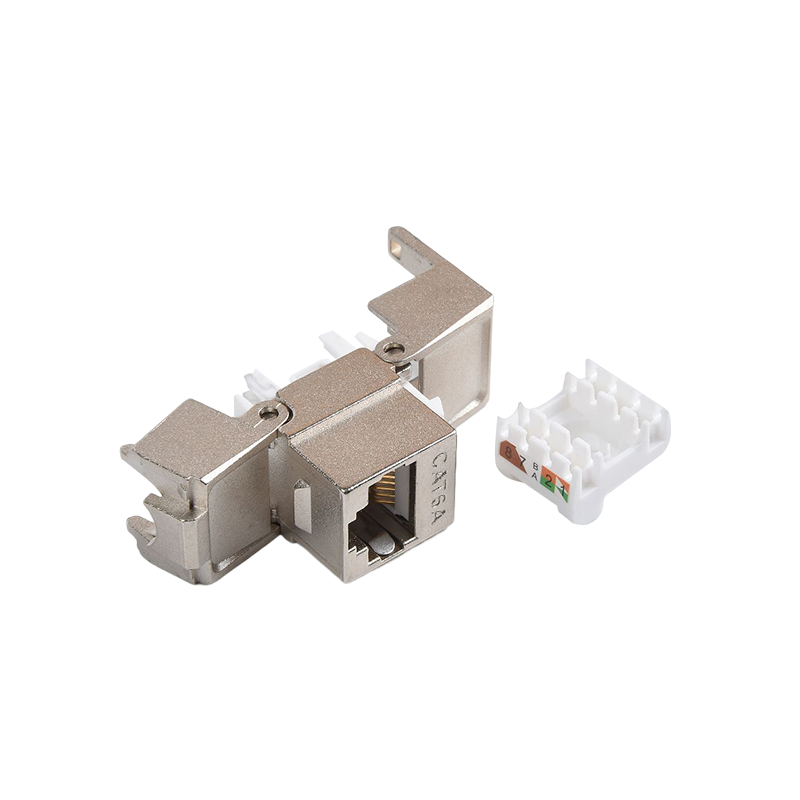

Un jack Keystone CAT6A este un tip de jack Keystone care este conceput pentru a sprijini standardul CAT6A pentru rețeaua Ethernet. CAT6A (categoria 6a) este o versiune performantă a cablului standard CAT6 (categoria 6) și este capabilă de viteze mai mari și lățime de bandă mai mare.

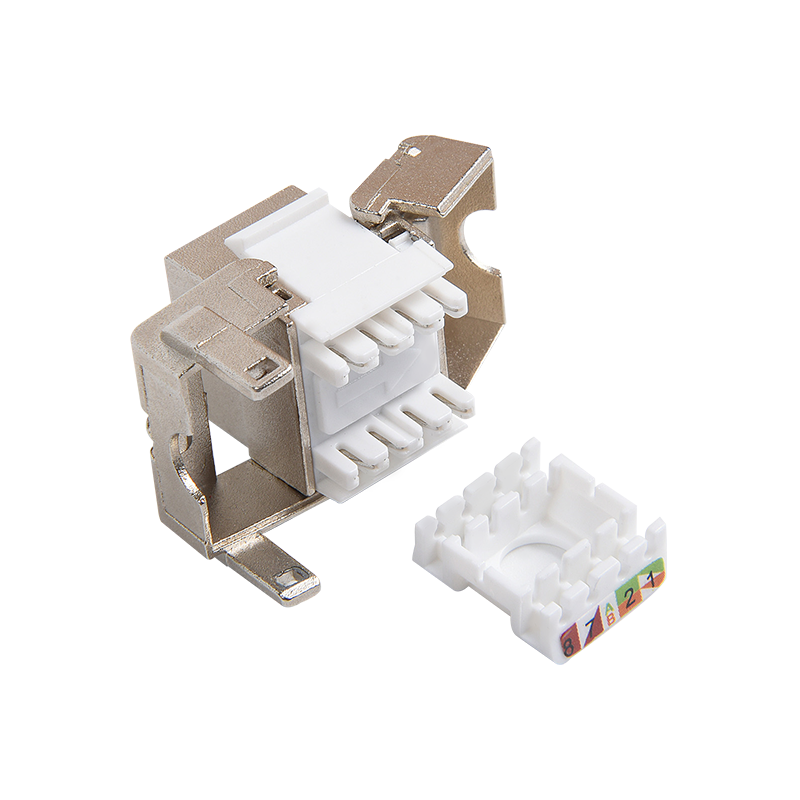

O mufă cheie este un conector mic, modular, care poate fi utilizat pentru a încheia capătul unui cablu. Jack -ul Keystone este conceput pentru a se încadra într -o placă de perete Keystone sau un panou de plasture, care oferă o locație centrală pentru conectarea și deconectarea cablurilor. Jack -ul Keystone Cat6A include de obicei o serie de pini conductivi care sunt utilizate pentru a face conexiuni cu firele din interiorul cablului.
Jack-urile Keystone CAT6A sunt proiectate pentru a sprijini transferul de date de mare viteză și sunt utilizate de obicei în centrele de date, camerele de server și alte medii de rețea de înaltă performanță, unde sunt esențiale transferul de date de mare viteză și un intersecție scăzută. De asemenea, acceptă 10Gigabit Ethernet Standard, ceea ce îl face potrivit pentru aplicații mari de lățime de bandă.
Cat6a Keystone Jack este compatibil înapoi cu cablurile CAT6, CAT5E și CAT5, ceea ce îl face potrivit pentru modernizarea infrastructurii de cablare existente.
1,19 "Standard de montare a raftului, rezistent, ușor de instalat, îmbunătățind foarte mult eficiența muncii; compatibilă cu rafturi de echipamente de 19", dulapuri și suporturi de perete.
2. Partea din față a celor 24 de porturi sunt marcate cu etichete pentru identificarea convenabilă a portului; Partea din spate are un manager de cablu, care poate ghida eficient cablul către punctul de terminare.

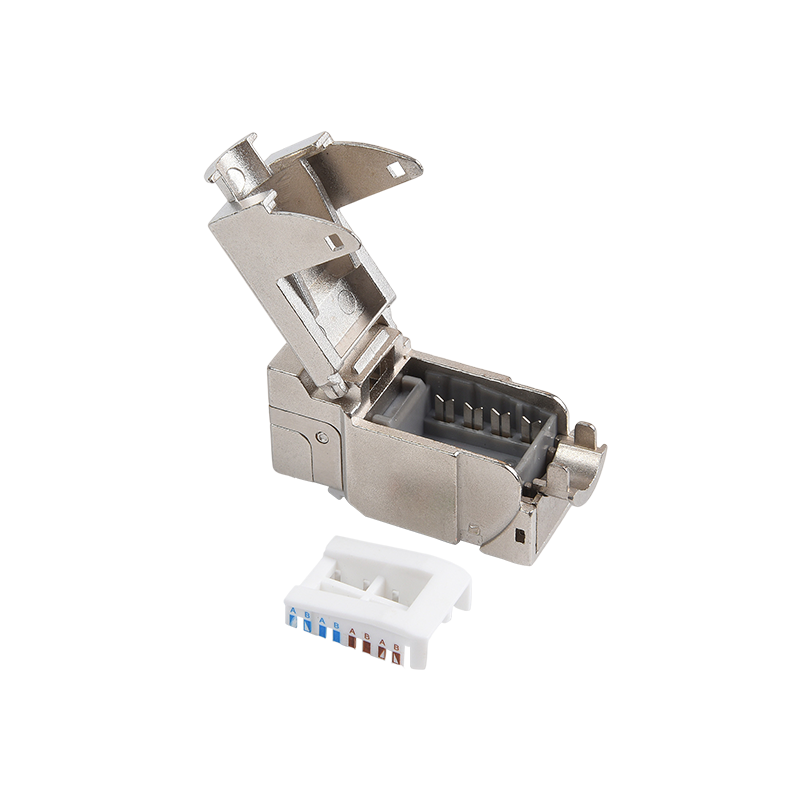

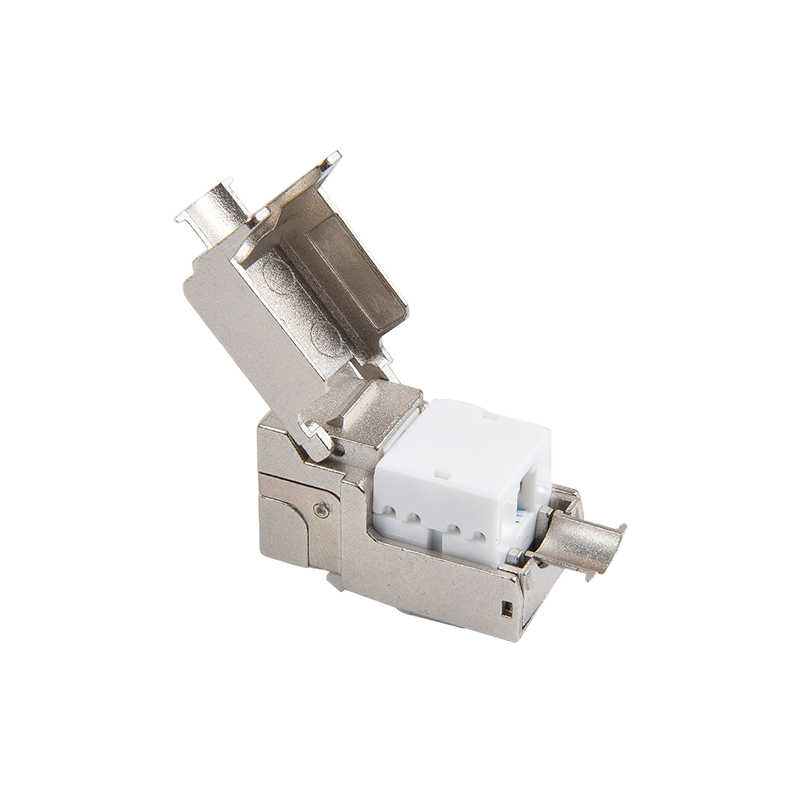

3. Metoda conexiunii: Jack RJ45 cu jumper, IDC încheiat cu cabluri orizontale. Contactul Pin de contact adoptă o tehnologie de dislocare ridicată și scăzută, ceea ce reduce efectiv valoarea de crosstalk aproape. Proiectarea cochiliei de protecție de 360 de grade pentru a preveni interferența electromagnetică EMC. Capacul din spate al capacului de ecranare este fixat cu un design non-șurub, care este convenabil și rapid de instalat.
4. Cerințe de mediu: îndeplinesc standardele ROHS.
5. Introducere a materialelor: Acest produs de panou de plasture este utilizat pentru a conecta cablarea orizontală și cablarea zonei de lucru pe același etaj al clădirii și este utilizat în principal pentru conectarea conversiei echipamentelor de cablare și a echipamentelor sau adaptoarelor terminale. Cablurile de împerechere și împerechere sunt cabluri de pereche răsucite cu ax de cupru și salturi de ax de cupru.
6. Relație inter-meciuri: Utilizați cu conectori din aceeași serie standard
7. Standard aplicabil: Specificații generale: YD/T 926.1-2009
Sub-standard: YD/T 926.3-2009
8. Parametri tehnici:
Caracteristici electrice:
A. Interval de frecvență: 1 ～ 250MHz
B. Tensiune de lucru: 125 V
C. Tensiunea de rezistare: DC1000V (AC750V) 1Min fără fenomen de defecțiune și de ardere
D. Atenuare aproape de Crosstalk: ≥3DB
E. Rezistență la izolare: Valoarea inițială ≥ 100mΩ
După un test de căldură umed constant ≥100mΩ
Proprietăți mecanice:
A. Forța de inserție și forța de extragere: Forța de inserție nu este mai mare de 20N, iar forța de extragere nu este mai mică de 20N
B. Efectul dispozitivului de conectare a conectorului: 50N 60 ± 5s
C. Terminalul IDC este fixat la 23 ~ 26awg pereche răsucită
Durabilitate:
A. Numărul de ori sunt introduse mufa și priza: de 750 de ori
B. Numărul de terminări de sârmă: de 250 de ori
9. Tratament cu materiale și suprafață:
A. Material metalic:
Bracket: oțel laminat la rece pulverizat cu plastic
Ac auriu: placat cu aur din bronz fosfor
Terminal de sârmă cu card IDC: Placat cu nichel de bronz fosfor
B. Materiale nemetalice:
Plastic: PC Policarbonat, PBT
C. Grosimea stratului placat cu aur: 3 ~ 50u auriu placat cu aur
D. Material PCB: FR4
10. Performanță de mediu: temperatură: -25 ～ 70 ℃ umiditate: ≤85% (temperatură 85 ℃ ± 3 ℃)
Test de pulverizare a sării:
A. Valoarea pH -ului soluției de sare înainte de atomizare este cuprinsă între 6,5 și 7,2 (35 ± 2 ℃);
B. Soluția de sare este preparată cu clorură de sodiu (pure din punct de vedere chimic, analitic pur) și apă distilată sau deionizată.
Concentrația sa este (5 ± 0,1)% (procent de masă);
C. este adoptată atomizarea continuă, iar durata recomandată este de 48 ore;
D. Când atomizează, este necesar să se prezinte impurități precum uleiul și praful și temperatura și umiditatea jetului de a afecta munca.
Condiții pentru spațiu.
11. contur desen și dimensiune maximă personalizată
12. Ambalaj și stocare: Produsul este introdus într -o pungă specială Blister, apoi introdusă într -o cutie de carton, iar accesoriile pentru produs sunt plasate în același timp, iar o etichetă care indică modelul produsului și cantitatea este aplicată în colțul din stânga sus al din fața cartonului și îl pune în carton. Produsele ambalate ar trebui să fie depozitate într -un depozit unde temperatura ambiantă este de -5 ℃ ~ 30 ℃, umiditatea relativă nu este mai mare de 70%și nu există acid, alcalin și alte gaze corozive în aerul din jur, iar perioada de depozitare este de trei ani.
Cantitate obișnuită de ambalare: 10 cutii pe cutie, 1 pe cutie, 10 pe cutie.
13. Notă: Marcaj de utilizare a produsului: ambalaj specificat pentru client.
